قضيب المصاصة

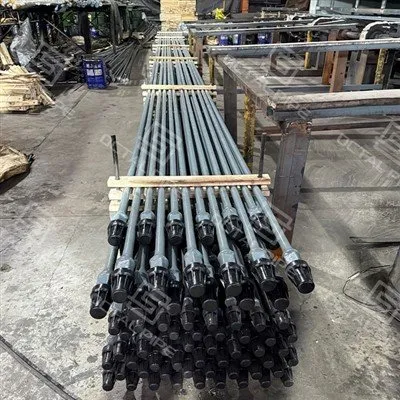

قضبان مصاصةهي عناصر سلسلة قضيبية عالية القوة- تُستخدم في أنظمة الضخ ذات الشعاع (رفع القضيب) لنقل الحركة الترددية من وحدة الضخ السطحية إلى المضخة الموجودة أسفل البئر. تشتمل سلسلة القضبان الكاملة عادةً على قضبان ماصة، وقضبان صغيرة، ووصلات، وقضبان غاطسة، مع قضيب مصقول عند رأس البئر يمر عبر صندوق الحشو. تقوم شركة Octal Pipe بتزويد قضبان المصاصة الفولاذية (الصلبة) بجميع الأحجام والدرجات الشائعة، بالإضافة إلى قضبان المصاصة المصنوعة من الألياف الزجاجية لتقليل الوزن ومقاومة التآكل.

نطاق العرض (نموذجي):

• القطر الخارجي (OD):5/8 بوصة إلى 1-3/4 بوصة (نطاق كامل لكل API 11B وكتالوج Octal القديم).
• الأطوال: 25 قدمًا أو 30 قدمًا لقضبان المصاصة؛ قضبان المهر بطول 2-10 أقدام.
• أنواع القضيب:قضبان ماصة، وقضبان المهر، وقضبان مصقولة، وقضبان ثقالة؛ تتوفر متغيرات خاصة مثل قضبان القيادة/المضادة للالتواء-والقضبان المركزية عند الطلب.

عندما تبدأ آبار الضخ الشعاعية في فقدان وقت التشغيل، غالبًا ما يكون السبب بسيطًا:اختيار درجة خاطئ، أو تآكل أدوات التوصيل في الآبار المنحرفة، أو الخيوط التالفة التي تفشل في التركيب-.. ثم تتعثر عملية الشراء بسبب نزاعات التفتيش الواردة والسجلات المفقودة والفشل الميداني.

قائمة مرجعية سريعة للمشتري (إرسال مع RFQ):سلسلة OD والطول، والدرجة، ونوع الاقتران (T أو SM؛ FS أو SH)، وظروف البئر (التآكل/الانحراف)، والمستندات المطلوبة، وأي نطاق NDT.

لا يمكن الاعتماد على إعداد مضخة قضيب المصاصة إلا بقدر موثوقية اختيار سلسلة القضيب. في أمر الشراء، عادةً ما يقوم المشترون بقفل درجة القضيب، وسن اللولب/الصندوق، وفئة التوصيل، وأي حماية من التآكل/التآكل بحيث تتوافق سلسلة القضيب مع حمل المضخة وظروف البئر.

• ملف تعريف حمل المضخة: قم بمطابقة درجة القضيب وقطره مع الأحمال القصوى وبرنامج الشوط.
• بيئة التآكل: حدد اتجاه ثاني أكسيد الكربون/H₂S وقطع السوائل لاختيار خيارات الحماية.
• التحكم في الخيط + الاقتران: حدد شكل الخيط وفئة الاقتران لتقليل مشكلات الماكياج-.
• نظام الحصر: مشترك-بواسطة-وضع العلامات المشتركة وقائمة التعبئة لتقليل عمليات التجهيز-مزيج المواقع-.

معيار:مواصفات API 11B – "القضبان الماصة والقضبان-المنتجات ذات الصلة" (أحدث نطاق يشمل قضبان الفولاذ وقضبان FRP، والوصلات، والوصلات الفرعية-، والقضبان والبطانات المصقولة، ومقاييس الخيوط، وطرق الاختبار).

درجات الصلب (API):C، K، D، KD، HL، HY - يتم اختيارها حسب عمق البئر، والحمل، والانحراف، والتآكل. (كتالوج أوكتال القديم)

المواد النموذجية (قضبان الصلب):AISI 4130M/4138M/4142M/4330M/8630 (المورد القديم الثماني).

قضيب مصاصة الألياف الزجاجية (FRP):API 11B-قضبان FRP مغطاة بمزايا الوزن والتآكل.

تدفق التشغيل الأساسي لنظام الضخ على النحو التالي

نظرة عامة على النظام: يقوم الكرنك وقضيب التوصيل بتحريك قضيب المصاصة للتحرك لأعلى ولأسفل في الآبار العميقة.

آلية التشغيل:

ضربة سفلية: يخلق الضغط السلبي.

ضربة صاعدة: يرفع الزيت إلى السطح من خلال أنابيب الإنتاج.

الخصائص التقنية:

حمل التشغيل: 15-45 كيلو نيوتن

نطاق درجة الحرارة: -40 درجة إلى 150 درجة

مناسب لـ: حقول النفط التقليدية، والمنصات البحرية، وآبار قطع المياه العالية

المزايا الرئيسية: قوة عالية، مقاومة للتآكل، توصيلات دقيقة

• التطوير التنظيمي الاسمي:5/8"، 3/4"، 7/8"، 1"، 1-1/8"، 1-1/4"، 1-1/2"، حتى 1-3/4" (على أساس المشروع).
• أشكال الموضوع:خيوط قضيب المصاصة API للدبوس/الصندوق لكل API 11B؛ دبوس PR (قضيب مصقول) على قضبان مصقولة حيثما هو محدد؛ أجهزة القياس وإجراءات القياس لكل API 11B.
• الاستقامة والتسامح:كما هو محدد بواسطة API 11B (النفاذ، وأبعاد اضطراب النهاية، وتفاوتات الخيط).

في الآبار المنحرفة، عادةً ما تكون أداة التوصيل هي المكون الأول الذي يدفع الثمن-لأنهااتصال + احتكاك + إزالةنقطة اتصال. إذا كان اختيار الاقتران غامضًا ("الاقتران القياسي")، فلن ترى المشكلة في مرحلة أمر الشراء؛ تراه لاحقا كماتآكل أدوات التوصيل السريع، وتآكل الأنابيب، وسلوك السلسلة الساخنة، والتأخيرات التعويضية-..

إمدادات أوكتالوصلات API 11Bكعنصر نظام يتم التحكم فيه (وليست إضافة للسلع-):فئة T / فئة SM, الحجم الكامل (FS) / الفتحة الرفيعة (SH)، مع أدلة التفتيش التي تساعدك على اجتياز الشيكات الواردة وتقليل المفاجآت الميدانية.

اختيار اقتران (ما تحدده، ما تحصل عليه)

ما الذي يجعل هذا "أوكتال" بدلاً من عام:نحن لا نقوم فقط بإدراج أنواع أدوات التوصيل-، بل نساعدك على طلب أدوات التوصيل التي تتطابق مع محرك التآكل الفعلي (الانحراف/التآكل/الخلوص)، كما نحافظ على أن يكون قرار أدوات التوصيل "قابلاً للتدقيق" من خلال حفظ سجلات الشراء ويمكن للمفتشين التوقيع عليها.

ما الذي نتحكم فيه لتقليل المشاكل المتعلقة بالاقتران-.

سلامة الموضوع (وليس الشعارات):قياس الخيط الكامل (التوصيل/الحلقة) + فحص الخيط المرئي لكل نطاق API 11B.

صلابة اقتران ما بعد-المعالجة الحرارية-:يتم التحكم عادةً في أدوات التوصيل من الفئة Tتقييم الموارد البشرية 56-62(والتحقق منها كما هو مطلوب).

ارتداء-عملية مركزة للفئة SM:طبقة من السبائك الصلبة المترسبة مع التحكم في العملية بهدف تحقيق أداء خدمة منحرف/كاشط.

حماية الموضوع في الشحن:واقيات الخيوط + -حزم ثابتة وموفرة للمساحة (زوايا فولاذية/مسامير) لتقليل الضرر قبل أن تلمس المنصة القضبان.

تقليل نتائج المشاكل:عدد أقل من حالات رفض المكياج-، وعدد أقل من مشكلات أدوات التوصيل، وعدد أقل من النزاعات حول "الأمر يبدو جيدًا عند الوصول ولكنه فشل في الخدمة".

القضبان المصقولة (القضبان السطحية) - جدول مواصفات المشتريات

قضبان امتصاص الألياف الزجاجية (FRP) - جدول مواصفات المشتريات

• صناعة الصلب وتزوير:يتم اختيار سبائك الفولاذ حسب الدرجة ← الخام ← تزوير الأطراف بشكل مزعج.
• المعالجة الحرارية:تطبيع + تلطيف (أو إخماد وتلطيف لكل تصميم) للوصول إلى الخواص الميكانيكية الصفية والمتانة الأساسية؛ نهاية متحكم فيها-تزعج الصلابة لحماية جذور الخيط. (المرجع . 4138 ممارسة M)
• التشطيب:السفع/التسوية بالرصاص، قطع/لف الخيوط وفقًا لواجهة برمجة التطبيقات (API)، والطلاءات الواقية، ومخدر الخيوط والواقيات.
• وضع العلامات والتتبع:الدرجة، OD، الطول، رقم الحرارة، وحرف API حسب الاقتضاء.

تزوير نهاية قضيب المصاص



يتم تسخين طرف القضيب إلى حوالي 1200 درجة في سخان الحث، ثم يتم وضعه في قالب وتشكيله تحت ضغط عالٍ. وهذا يخلق كتفًا أكبر قطرًا من جسم القضيب.

دلالة

تحسين هيكل الحبوب: تعمل عملية الحدادة على تحسين تدفق المواد والقضاء على العيوب الداخلية.

تعزيز القوة: يزيد بشكل ملحوظ من قوة الكلال وسعة تحمل الحمولة.

الموثوقية الحرجة: يضمن أن القضيب يمكنه تحمل دورات تحميل الشد المتكررة في بيئات قاع البئر.

تحول CNC لقضبان المصاصة



باستخدام مخرطة التحكم العددي بالكمبيوتر (CNC)، يتم تشكيل نهاية القضيب المطروق بدقة وفقًا للمواصفات المبرمجة. يؤدي هذا إلى إنشاء -سلاسل اتصال عالية الدقة (مثل API Modified Square Thread) بدقة أبعاد دقيقة.

دلالة

الآلات الدقيقة: يضمن أبعاد الخيط وشكله ودرجة ثباته عبر جميع القضبان.

موثوقية الاتصال: يضمن وصلات قضيبية محكمة وآمنة لمنع حدوث أعطال محتملة في قاع البئر.

كفاءة الإنتاج: تتيح العملية التلقائية تصنيعًا مستقرًا وعالي الحجم-بكميات كبيرة.

تعزيز المتانة: ينتج تشطيبًا فائقًا للسطح، مما يقلل من نقاط الضغط ويطيل عمر إجهاد القضيب.

المعالجة الحرارية لقضيب المصاصة



يتم التحكم في التسخين بعناية يليه تبريد سريع (التبريد)، ثم-إعادة التسخين بدرجة حرارة أقل (تلطيف) لتحسين خصائص المواد.

دلالة

التحول الهيكلي: التبريد يخلق صلابة وقوة شديدة.

تعزيز المتانة: التخفيف يقلل من الهشاشة، ويحسن مرونة المواد بشكل عام.

المتانة التشغيلية: تمكن القضيب من تحمل ملايين دورات الضغط تحت الأرض دون تشوه أو فشل.



الحالة (ما يحدث في الميدان)
يتم تشغيل بئر الرفع-فيملف تعريف منحرف. تبدأ السلسلة في الظهورارتداء اقتران سريعوزيادات متقطعة في عزم الدوران، و"العشوائية"-تتسبب في حدوث تأخيرات على منصة الحفر-عادةً عندما تتعرض الخيوط للخدش أثناء التعامل أو عندما لا يتطابق اختيار أداة التوصيل مع ظروف الخلوص/التآكل.

مخاوف المشتري (ما يتم إلقاء اللوم عليه في عملية الشراء)

• "لقد اشترينا قضبانًا، ولكن أدوات التوصيل يتم التخلص منها بسرعة."
• "يتم إهدار وقت التشغيل لأن الاتصالات لا تتم بسلاسة."
• "الفحص الوارد بطيء لأن الأوراق لا تثبت التحكم في الخيط أو صلابته."
• "نحتاج إلى مواصفات قابلة للتكرار للدفعة التالية، وليس تجربة-و-خطأ."

الحل الثماني (ما نقوم به بشكل مختلف، مع تفاصيل يمكنك طلبها)

• الاختيار مبني على سائق التآكل:نؤكد شدة الانحراف + قيود التخليص، ثم نوصيوصلات الفئة T مقابل الفئة SMوخس مقابل شاستنادًا إلى الأسباب الفعلية للفشل في آبارك (التآكل/التخليص، وليس "المعياري" العام).
• التحكم في الاتصال يمكنك التحقق منه:قضبان/وصلات السفينة معحماة الموضوع، وتشمل الحزمةسجلات قياس الخيط(التوصيل/الحلقة) حتى يتمكن فريق التفتيش الخاص بك من إغلاق القبول بشكل أسرع.
• الصلابة والأدلة الميكانيكية حيث يهم:يتم تسجيل فحوصات أدوات التوصيل والقضبان (الصلابة + الاختبارات الميكانيكية حسب الدرجة) لتقليل الوسائط لاحقًا عند ظهور التآكل مبكرًا.
• NDT عندما تحدده:إذا كان ITP/PO الخاص بك يتطلب UT/MT لمناطق محددة، فإننا نوفر لكتقارير NDTمع أساس النطاق والقبول-لا توجد لغة غامضة "تتوفر NDT".

تقليل المشاكل (ما يتحسن بعد الولادة)

عدد أقل من حالات الفشل الناتجة عن التآكل-ارتداء-الاقتران لأن الترتيب يتضمنفئة الاقتران الصحيحة + الهندسةللانحراف/التخليص.

عدد أقل من مشكلات-المكياج الجانبي-لأن سلاسل الرسائل محمية وتم توثيق القياس.

أسرع التفتيش الوارد لأنحزمة المستندات تتطابق مع فحوصات القبول الحقيقية(إمكانية التتبع، والقياس، والصلابة/النتائج الميكانيكية، وتقارير NDT عند تحديدها).

يعمل Octal Pipe كـمورد قضيب المصاصةلمشاريع الضخ بالقضبان حيث يحتاج المشترون إلى تحكم متسق في الدرجة/الطول، وإمكانية تتبع المفاصل، وانضباط تعبئة الصادرات من أجل الاستلام السريع وإحصاء موقع الحفر-.

• أمر شراء واحد، نظام واحد متطابق:قضبان فولاذية، قضبان FRP،وصلات من الفئة T / الفئة SM (FS/SH)والقضبان المصقولة والقضبان الصغيرة والقضبان الغاطسة-حتى لا تتمكن من إدارة العديد من البائعين والاتصالات غير المتطابقة.
• اختيار الدرجة التي تقلل من إعادة العمل:نحن نتطابقAPI 11B الصف + نوع اقترانإلى برامج التشغيل الخاصة بالحمل والانحراف والتآكل، ثم قم بتلخيص منطق التحديد بحيث تكون الموافقة الداخلية أسهل.
• القبول-حزمة المستندات الجاهزة:كل شحنة مدعومةMTC/CMTR، سجلات الأبعاد والاستقامة، أدلة قياس الخيوط، التقارير الميكانيكية والصلابة، وتقارير NDT عند تحديدها-حتى لا يتحول التفتيش الوارد إلى مطاردة عبر البريد الإلكتروني.
• يعد منع تلف الخيوط جزءًا من ضمان الجودة:تساعد واقيات الخيوط + التجميع/وضع العلامات المستقرة على منع مشكلات "تبدو جيدة، ولن تصلح" التي تظهر فقط عندما تكون المنصة في انتظارها.
• التسليم يمكنك التخطيط حول:يمكن ترتيب الأحجام المشتركة من المخزون؛ يتم ذكر المتطلبات الخاصة مع جدول زمني واضح-وخطة تعبئة (حتى لا تصبح الخدمات اللوجستية هي المسار الحرج المخفي).

اتصل الآن

إذا كنت مصادرقضيب مصاصة للبيع، أسرع طريقة للحصول على عرض أسعار قابل للمقارنة هي إرسال: الدرجة، والقطر، ونطاق الطول، ونوع الخيط، ومتطلبات التوصيل، وأي متطلبات للحماية من التآكل أو التآكل، بالإضافة إلى الوجهة وتعليمات التعبئة.

التعليمات



Q1: كيف يمكنني اختيار درجة قضيب المصاصة API 11B المناسبة (C، D، K/KD، HL/HY)؟

ج: اختر بناءً على سائق الفشل الحقيقي:الحمل/التعب, التآكل (H₂S/CO₂/كلوريدات)، وارتداء الانحراف. إذا كان التآكل هو السبب، فإن القوة العالية وحدها لن تحل المشكلة.-يجب أن يتوافق اختيار الوصلة مع البيئة.

Q2: ما هي الأحجام والأطوال الأكثر شيوعًا لقضبان المصاصة API 11B؟

ج: تركز معظم الطلبات على5/8" إلى 1-1/8"في25 قدم أو 30 قدمسلسلة، بالإضافة إلىقضبان المهرللتباعد. يؤدي توحيد سلسلة مقاس/طول واحد إلى تبسيط عملية التخزين وتقليل عمليات مزج المواقع-.

س 3: ما هي المستندات التي يجب أن تأتي مع قضبان المصاصة والوصلات API 11B؟

ج: على الأقل:إمكانية تتبع المواد (MTC/CMTR)، وسجلات قياس الخيوط، وفحوصات الأبعاد/الاستقامة، ونتائج الاختبار الميكانيكي، وتقارير الصلابة. يضيفتقارير UT/MTفقط عندما يتطلب أمر الشراء/ITP الخاص بك إجراء NDT.

الشهادات



شهادة سي

شهادة الأيزو 9001

شهادة API Q1

شهادة ABS

شهادة AP-5L

شهادة API-5CT



التطوير التنظيمي:5/8"، 3/4"، 7/8"، 1"، 1-1/8"، 1-1/4"، 1-1/2"، حتى 1-3/4"

طول:قضبان 25 قدم/30 قدم؛ قضبان المهر بطول 2-10 أقدام

الدرجات:ج، ك، د، دينار كويتي، هل، هي

مواد: 4130M, 4138M, 4142M, 4330M, 8630

وصلات:وصلات الفئة T (FS/SH)، والفئة SM (FS/SH)، والوصلات الفرعية-.

مُكَمِّلات:قضبان مصقولة، وقضبان غاطسة، وأجهزة مركزية، وأجهزة سلسلة قضبان (لكل كتالوجات Octal القديمة وAPI 11B)
