لوحة ثقيلة وواسعة 4100 مم

تتطلب مشاريع الطاقة الحديثة والمشاريع البحرية بشكل متزايد ألواحًا-عريضة وعالية التسطيح-لتقليل طبقات اللحام الطولية، وتسريع عملية تصنيع الوحدات، وضمان أداء ميكانيكي يمكن التنبؤ به. تم تطوير عرض الألواح الثقيلة والعريضة مقاس 4100 مم من Octal Pipe خصيصًا لهذا الغرض: لتزويد الألواح بما يصل إلىعرض 4100 ملمويصل سمكها إلى 200 ملممن خط إنتاج مخصص ومتصل بشكل تدريجي-ومجهز بـMULPIC التبريد المتسارعو9- رول التسوية الساخنة.
تقدم هذه الصفحة المنتج أولاً-ما يمكننا تقديمه فعليًا-ثم تشرح خط الإنتاج الذي يقف خلفه، حتى يتمكن المشترون والمهندسون من تتبع كل ميزة أداء وصولاً إلى العملية.

يتم وضع ألواح Octal Pipe مقاس 4100 مم لاستخدامات ذات مسؤولية عالية-: منشآت الطاقة، والهياكل البحرية، والخزانات الكبيرة، ومعدات الضغط/المعالجة. يمكن تسليم اللوحات وفقًا للمواصفات العالمية الرئيسية (ASTM، EN، GB) وللملاحق الفنية للمشروع.

القدرة الأبعاد

يسمح هذا النطاق للمصنعين بتقليل اللحامات التناكبية الطولية، وتحسين سلامة اللوحة، وقطع الأجزاء الثقيلة مباشرة من لوحة واحدة.

قطاعات التطبيق

مزايا المنتج

• تنسيق عريض جدًا-(يصل إلى 4100 ملم):عدد أقل من طبقات اللحام ومفاصل NDT أقل.
• نافذة ذات سمك واسع (6-200 ملم):خط واحد يغطي اللوحة المتوسطة واللوحة الثقيلة، وهو جيد لحزم EPC.
• التسطيح العالي:مهم للقطع الأوتوماتيكي وتجميع الألواح واللحام الآلي.
• تم إعداد العملية لدرجات الحرارة العالية-/المنخفضة-:لأنه يتم التحكم في التدحرج والتبريد.
• تصدير-الوثائق الجاهزة:MTC، تقارير الأبعاد، -فحص الطرف الثالث عند الطلب.

لدعم المنتجات المذكورة أعلاه، تستخدم Octal Pipe خطًا من الألواح مبنيًا حول أمفهوم النقل التدريجي بالكامل، لذلك تظل درجة حرارة البلاطة وحالة السطح وجدول التدحرج مستقرة من إعادة التسخين إلى التبريد.

مسار العملية

التسخين المسبق للبلاطة ← المشي - فرن إعادة التسخين بالشعاع ← إزالة الترسبات من الماء عالي الضغط ← مطحنة التخشين ذات 4 درجات عالية ← وحدة التبريد المتسارعة MULPIC ← آلة التسوية الساخنة ذات 9 أسطوانات ← منطقة تبريد الهواء

أدوار العملية:

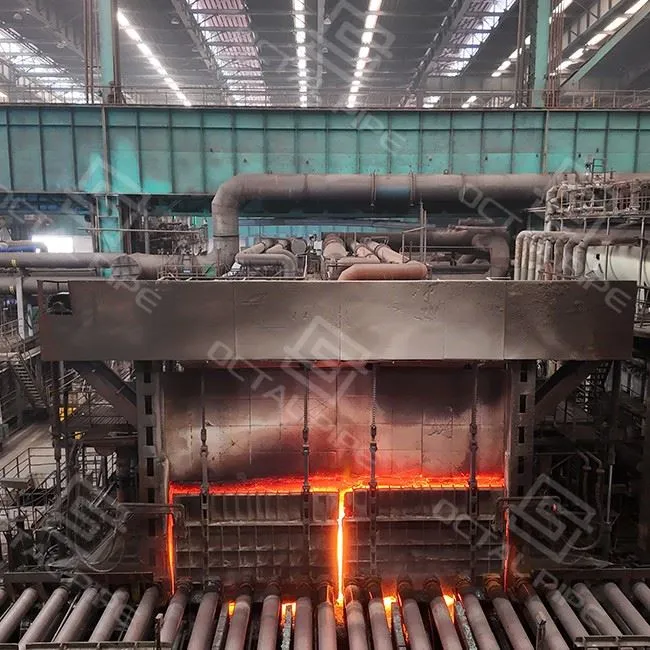

• إعادة تسخين شعاع المشي-:تسخين لوحي موحد، بدون علامات سفلية، ضروري للأقسام السميكة.
• إزالة الترسبات بالضغط العالي-:يزيل مقياس الأكسيد مباشرة قبل التشوه، ويحسن عمر السطح والدحرجة.
• 4- المطحنة العالية :صلابة أعلى للألواح مقاس 4100 مم، وسمك أفضل وتفاوت الشكل عبر العرض.
• تبريد مولبيك:تبريد سريع يمكن التحكم فيه مباشرة بعد التدحرج للحصول على توازن القوة والمتانة للخدمة البحرية أو ذات درجات الحرارة المنخفضة-.
• 9-رول التسوية الساخنة:يزيل التموج/الحدبة بينما لا تزال اللوحة ساخنة، مما يوفر تسطيحًا عاليًا حتى على الألواح-العريضة جدًا.
• مجال تبريد الهواء:يستقر البنية المجهرية بعد التبريد المتحكم فيه.

عملية رسم خرائط الفوائد

عند المصدرلوح فولاذي ثقيل وواسع 4100 مم، فالخطر الحقيقي لا يكمن في التوفر-بل في ما إذا كانالشركة المصنعة لألواح الصلبيمكن أن يحافظ على التحكم في الشكل عبر العرض الكامل وتحرير اللوحات التي لن تؤدي إلى -مشاكل في التركيب وإعادة العمل في التصنيع. كما الخاص بكمورد ألواح الصلب، يساعدك Octal Pipe على قفل تفاصيل PO/ITP المهمة على اللوحات العريضة: تعريف اللوحة المرتبط بالحرارة/الدفعة، ونقاط تعليق الفحص المتفق عليها، وعناصر القبول الواضحة للأبعاد والاستواء (عند تحديدها).

تفشل مشاريع الألواح العريضة أيضًا أثناء الخدمات اللوجستية، وليس أثناء التدحرج. قادرمصنع ألواح الصلبيجب أن يتم شحن اللوحات العريضة مع قواعد تعبئة ومناولة التصدير التي تقلل من تلف الحواف وتشويهها في النقل الداخلي ورفع الموانئ. عند الحاجة، نقوم بمحاذاة العلامات وقائمة التعبئة وإمكانية التتبع بحيث يمكن للاستلام تأكيد "هذه اللوحة هي هذه الحرارة/الدفعة" دون تأخير، ويتم تنفيذ أي نطاق UT/NDT على أساس القبول المنصوص عليه في أمر الشراء/ITP الخاص بك.

في أوكتال بايب، واسعةلوحة الصلبيتم الافراج عن أوامر علىأدلة القبول، وليس على "يجب أن يكون على ما يرام". بالنسبة لمشاريع الألواح الثقيلة والواسعة مقاس 4100 مم، نقوم بمحاذاة مسار الطاحونة ونطاق الفحص وتعبئة التصدير حتى يتمكن فريق الاستلام الخاص بك من التحققإمكانية التتبع، والهندسة، ونطاق الاختبارات غير التدميريةبدون حلقات إعادة صياغة. يتم توفير العناصر أدناهعند تحديده في أمر الشراء/ITP.

• شهادات اختبار المصنع (EN 10204 3.1 / 3.2): نقوم بإصدار ألواح فولاذية MTC/CMTR مع إمكانية تتبع الحرارة/الدفعة، والكيمياء والخصائص الميكانيكية المرتبطة بمعرف اللوحة لملف ضمان الجودة بالمشروع.
• أبعاد اللوحة الفولاذية + فحص التسطيح: نحن نتحقق من العرض والسمك والطول وشكل/تسطيح اللوحة للتأكد من جاهزية التصنيع، وهو أمر مهم بشكل خاص على الألواح الفولاذية الثقيلة والعريضة حيث تتلاءم محركات التشويه مع -التأخيرات.
• UT / NDT للوحات الفولاذية (عند الحاجة): بالنسبة لألواح أوعية الضغط أو الألواح الهيكلية البحرية، نقوم بترتيب UT وفقًا لأساس القبول المحدد لديك، ويوضح التقرير الطريقة والتغطية والمستوى والنتائج (اختبار النجاح/الإصلاح/إعادة -الاختبار).
• حالة السطح وحمايته: يمكن شحن الألواح الفولاذية-ملفوفة أو مع السفع + مادة تمهيدية متوافقة مع نظام الطلاء الخاص بك حتى تصل الألواح جاهزة للتعامل مع الفناء وإعداد التصنيع.
• تعبئة التصدير للوحات الفولاذية العريضة: نحن نطبق الأشرطة الفولاذية، وحماية الحواف، والألواح-بواسطة-وضع علامات على الألواح (الطلب + معلومات الحرارة) لتقليل تلف الحواف والخلط- أثناء النقل الداخلي ورفع الموانئ.
• حزمة المستندات المستلمة: تتم محاذاة قائمة التعبئة + قائمة العلامات مع معرفات اللوحة حتى يتمكن فريقك من التوفيق بين "اللوحة على الشاحنة" و"اللوحة على MTC" بسرعة.

المنتج-التخطيط الأول للمشترين
نحن نصف ما يمكننا توفيره (عرض 4100 مم، سمك 6-200 مم، الاستخدامات البحرية/الضغط) قبل الحديث عن المعدات. يتطابق ذلك مع كيفية بحث مشتري المشروع وكيفية مطابقة Google للنية.

مسار مطحنة حقيقي، وليس-عملية مختلقة
إن المسار "إعادة التسخين ← إزالة الترسبات ← 4-عالٍ ← MULPIC ← تسوية 9 أسطوانات ← تبريد الهواء" هو تسلسل حديث مميز لطاحونة الألواح. وهذا يمنح سلطة المحتوى ويجعلها أقرب إلى وثائق الشركة المصنعة.

مناسبة للمشاريع الدولية
يمكن لـ Octal Pipe محاذاة اللوحات مع ASTM / EN / GB وإرفاق فحص الطرف الثالث إذا كان عقد EPC يتطلب مشاهدة خارجية.

تخصص واسع جدًا-.
لا يمكن لكل مورد أن يذكر 4100 مم كعرض. يساعدك وضع هذا على الصفحة في ترتيب استعلامات النوع "لوحة 4100 مم"، و"مطحنة الألواح العريضة"، و"الألواح الفولاذية العريضة للغاية" التي تكون أقل قدرة على المنافسة من "الصفائح الفولاذية" العامة.

عند إرسال استفسار إلى Octal Pipe، يرجى ذكر ما يلي:

طبقالعرض × السمك × الطول

المعيار / التطبيق(البحرية، أوعية الضغط، الهيكلية)

درجة حرارة اختبار التأثيروالطاقة (إذا كانت درجة حرارة الخدمة-منخفضة)

مستوى NDTوما إذا كانت هناك حاجة إلى -طرف ثالث

السطح والتعبئةمتطلبات

كلما كانت المعلومات الفنية أكثر اكتمالاً، كلما تمكنا من مطابقتها بشكل أسرع مع جدول التدوير والتبريد الخاص بخط 4100 مم.

اتصل الآن

التعليمات





ما الذي يجب أن أحدده في أمر الشراء الخاص باللوحة الفولاذية العريضة لتجنب تأخير التصنيع؟

على أمر الشراء، القفلالعرض × السمك × الطول، معيار التطبيق (الهيكلي / البحري / أوعية الضغط)،التسطيح / الشكل التسامحوحالة الحافة (قطع الطحن أو القطع باللهب-) وحالة السطح (كما هو -المدلفن أو السفع/التجهيز عند تحديد ذلك)، وأي شيءمتطلبات UT/NDT + مستوى القبوللذلك يمكن للاستلام قبول اللوحات بدون حلقات إعادة العمل.

ما الفرق بين EN 10204 3.1 و3.2 للوحات الفولاذية؟

إن 10204 3.1هي شهادة فحص المصنع مع النتائج الكيميائية/الميكانيكية المرتبطة بالحرارة/الدفعة، بينماإن 10204 3.2يضيف التحقق/التوقيع المستقل-الخروج (طرف ثالث-أو مندوب المشتري) عندما يطلب المشروع ذلك.

متى يجب أن أطلب إجراء اختبار UT للصفائح الفولاذية، وما الذي يجب أن يوضحه تقرير UT؟

يتطلب UT عندما تكون اللوحة مخصصة لتصنيع ملحوم مهم (على سبيل المثال، المقاطع السميكة أو مشروع -مراقبة الجودة المحددة)؛ وتشمل المعايير المشتركةإن 10160أوأستم A578، ويجب أن يذكر تقرير UTالطريقة + التغطية + مستوى القبول + النتائج(اجتياز/إصلاح/إعادة اختبار-) كما هو محدد في أمر الشراء/ITP.

الشهادات



شهادة سي

شهادة الأيزو 9001

شهادة API Q1

شهادة ABS

شهادة AP-5L

شهادة API-5CT



الوسم : لوحة ثقيلة وعريضة 4100 مم، الصين مصنعون وموردون ومصنع للوحة ثقيلة وواسعة 4100 مم
