تشير أنابيب HDPE إلى أنابيب البولي إيثيلين المصنعة من-راتينج البولي إيثيلين عالي الكثافة، والذي يتم توفيره عادةًPE80، PE100، أو PE4710درجات للخدمة المقدرة-للضغط. بالمقارنة مع أنابيب PE العامة، توفر أنابيب HDPE نسبة قوة أعلى -إلى-كثافة، وأداء هيدروستاتيكي محسن على المدى الطويل-، ومقاومة أفضل لنمو الشقوق البطيء، مما يجعلها الاختيار القياسي لنقل المياه والغاز والسوائل الصناعية.

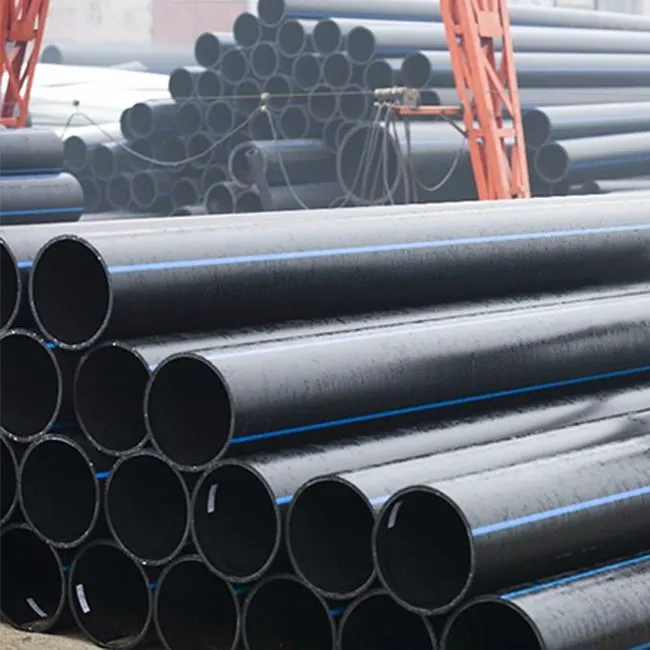

أنابيب البولي إيثيلين عالي الكثافة
تصميم متين: تتوافق أنابيب البولي إيثيلين مع ASTM D3035/F714/AWWA C906 لأنظمة المياه، باستخدام PE4710 لمدة 50+ سنة من الحياة في أمريكا اللاتينية.
الدرجات والتقييمات: PE4710 مع SDR11-17؛ مقاومة عالية للتشقق وحماية من الأشعة فوق البنفسجية.
الأحجام: OD 4-8 بوصة، التفاوتات ±0.5% OD، +12% جدار؛ أطوال مخصصة متاحة.
ضمان الجودة: تم اختبار الهيدروستاتيكي/NDT، وخيارات MTC 3.1، وTPI للامتثال.
العرض: الأسهم/حقوق السحب الخاصة المخصصة، ومجموعات الانصهار
الدرجات والتقييمات: PE4710 مع SDR11-17؛ مقاومة عالية للتشقق وحماية من الأشعة فوق البنفسجية.
الأحجام: OD 4-8 بوصة، التفاوتات ±0.5% OD، +12% جدار؛ أطوال مخصصة متاحة.
ضمان الجودة: تم اختبار الهيدروستاتيكي/NDT، وخيارات MTC 3.1، وTPI للامتثال.
العرض: الأسهم/حقوق السحب الخاصة المخصصة، ومجموعات الانصهار
إرسال التحقيق

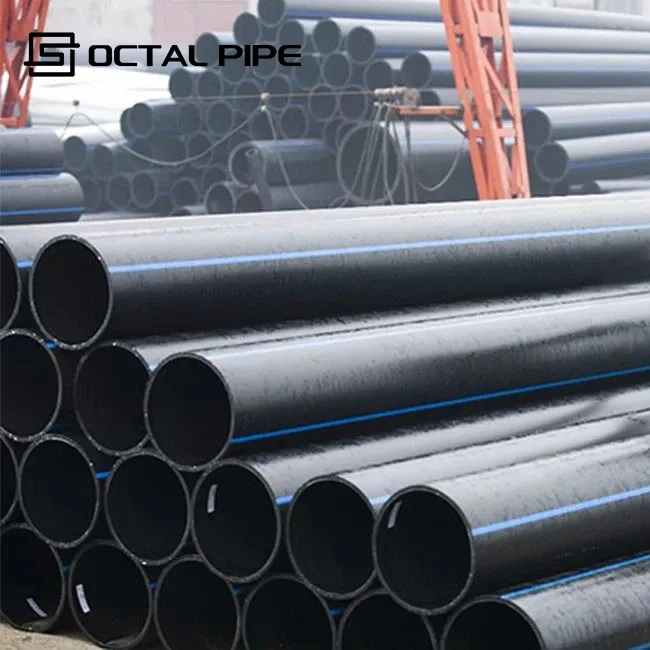

مقدمة المنتج
مقابلةأستم D3035, أستم F714، وعوا C906وفقًا للمعايير، تتعامل أنابيب البولي إيثيلين Octal مع فئات ضغط تصل إلى 200 رطل لكل بوصة مربعة مع متانة طويلة الأمد-. توفر شركة Octal Pipe مخزونًا بدرجات أداء عالية-، لمعالجة تحديات البنية التحتية الإقليمية مثل النشاط الزلزالي والتربة القاسية.
الامتثال والمعايير
عند اختيار HDحجم أنبوب البولي ايثيلينعادةً ما يقوم المهندسون بتأمين ثلاثة عناصر أولاً:سلسلة OD (IPS/DIPS), حقوق السحب الخاصة، والهدففئة الضغط. في مشاريع محطات المياه بموجب AWWA C906، تعد حقوق السحب الخاصة هي "قرص القوة" العملي (على سبيل المثال،يستخدم SDR11 بشكل شائع لفئات 200 رطل لكل بوصة مربعة)، بينما تحدد التفاوتات والتحكم في الجدار اتساق دمج المجال والموثوقية-على المدى الطويل.
لدينا HDأنبوب بييتوافق معأستم D3035بالنسبة لـ DR-تم تقييم العلاقات العامةأنابيب,أستم F714لأقطار أكبر، وعوا C906لتطبيقات محطات المياه من 4 بوصة إلى 65 بوصة. مواد مثلPE4710ضمان قوة هيدروستاتيكية عالية، تتوافق مع ISO 4427 لمشاريع الشرب والصرف الصحي الدولية في أمريكا اللاتينية.
حجم أنبوب HDPE (OD وSDR وفئة الضغط)
أدناه هو ألقطة سريعة وشائعة الاستخدام-بحجم IPSعرضالتطوير التنظيمي الفعليوالحد الأدنى لسماكة الجدارلدكتور11ود17، بالإضافة إلى النموذجيةتصنيف الضغط PE4710مرجع.
اتبع تغيير حجم IPS/DIPS مع تفاوتات OD ±0.5% والجدار +12%/-0%. تحدد قيم حقوق السحب الخاصة معدلات الضغط؛ SDR11 لـ 200 رطل لكل بوصة مربعة نموذجيًا. أطوال 12-15 م؛ 13.5 مليون قيمة متوسطة لحسابات الأسهم.
المخزون فيPE4710عبر حقوق السحب الخاصة، الأوزان بكثافة 0.95 جم/سم مكعب، +1.8% معدلة-نهائية حسب المقياس. أحجام مخصصة حسب الطلب.
| الحجم الاسمي (في) | التطوير التنظيمي (بوصة/مم) | حقوق السحب الخاصة | الحد الأدنى للجدار (بوصة / مم) | الطول (م) | قِطَع | الوزن (طن متري) |
|---|---|---|---|---|---|---|
| 4 | 4.50 / 114.3 | 17 | 0.265 / 6.73 | 13.5 | 120 | 5.2 |
| 4 | 4.50 / 114.3 | 11 | 0.409 / 10.39 | 13.5 | 100 | 7.6 |
| 4 | 4.50 / 114.3 | 9 | 0.500 / 12.70 | 13.5 | 80 | 9.1 |
| 6 | 6.625 / 168.3 | 17 | 0.390 / 9.91 | 13.5 | 90 | 11.3 |
| 6 | 6.625 / 168.3 | 11 | 0.602 / 15.29 | 13.5 | 70 | 16.5 |
| 6 | 6.625 / 168.3 | 9 | 0.736 / 18.69 | 13.5 | 60 | 19.8 |
| 8 | 8.625 / 219.1 | 17 | 0.507 / 12.88 | 13.5 | 60 | 18.4 |
| 8 | 8.625 / 219.1 | 11 | 0.784 / 19.91 | 13.5 | 50 | 26.9 |
| 8 | 8.625 / 219.1 | 9 | 0.958 / 24.33 | 13.5 | 40 | 32.1 |
ملفات التفتيش (MTC 3.1/3.2، تقارير NDT) متاحة عند الطلب.
| حجم IPS الاسمي | OD الفعلي (بوصة / مم) | DR11 الحد الأدنى للجدار (بوصة / مم) | DR17 الحد الأدنى للجدار (بوصة / مم) | تصنيف الضغط النموذجي PE4710* |
|---|---|---|---|---|
| 2" | 2.375 / 60.32 | 0.216 / 5.49 | 0.140 / 3.56 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 3" | 3.500 / 88.90 | 0.318 / 8.08 | 0.206 / 5.23 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 4" | 4.500 / 114.30 | 0.409 / 10.39 | 0.265 / 6.73 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 6" | 6.625 / 168.27 | 0.602 / 15.29 | 0.390 / 9.91 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 8" | 8.625 / 219.07 | 0.784 / 19.91 | 0.507 / 12.88 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 10" | 10.750 / 273.05 | 0.977 / 24.82 | 0.632 / 16.05 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
| 12" | 12.750 / 323.85 | 1.159 / 29.44 | 0.750 / 19.05 | دكتور11200 رطل لكل بوصة مربعة/ د17125 رطل لكل بوصة مربعة(صناعات إيسكو) |
تركيب المواد والخواص الميكانيكية
أنابيب البولي إيثيلين عالي الكثافةيستخدم راتينج عالي الكثافة-معأستم D3350تصنيف الخلايا مثل 445574C لمقاومة الشقوق والضغوط البيئية.
| ملكية | قيمة PE4710 | طريقة الاختبار |
|---|---|---|
| الكثافة (جم/سم³) | 0.941-0.955 | أستم D1505 |
| مؤشر الذوبان (جم/10 دقيقة) | <0.15 | أستم D1238 |
| معامل الانحناء (رطل لكل بوصة مربعة) | 110,000-160,000 | أستم D790 |
| قوة الشد عند العائد (رطل لكل بوصة مربعة) | >3,500 | أستم D638 |
| أساس التصميم الهيدروستاتيكي (رطل لكل بوصة مربعة عند 73 درجة فهرنهايت) | 1,600 | أستم D2837 |
| مقاومة نمو الكراك البطيء (ساعات) | >10,000 | أستم F1473 |
تتيح هذه السمات عمر خدمة يصل إلى أكثر من 50 عامًا، مع إضافات للحماية من الأشعة فوق البنفسجية في الاستخدام فوق سطح الأرض.
أنابيب FDPE مقابل أنابيب PE: ماذا تعني المصطلحات
أنابيب PE مقابل أنابيب HDPEغالبًا ما يكون سؤالًا مصطلحيًا.بييصف عائلة البولي ايثيلين، في حينالبولي ايثيلين عالي الكثافةهي فئة الكثافة- العالية داخل PE والتي يتم تحديدها بشكل شائع لخطوط أنابيب الضغط. وبعبارة أخرى، فإن معظم "أنابيب الضغط PE" المستخدمة في شبكات المياه والمرافق مصنوعة في الواقع من درجات راتينج HDPE.
من وجهة نظر المشتريات، ما يهم ليس التسمية بل الشكلدرجة الراتنج وتصنيف الأداء. على سبيل المثال، قد يتطلب المشروع فئة مواد معينة مثلPE4710(يُشار إليه عادةً في أمريكا الشمالية) لأنه يشير إلى أداء القوة الهيدروستاتيكية-على المدى الطويل ويدعم فئات الضغط الأعلى عند حقوق السحب الخاصة المحددة. ولهذا السبب أيضًا قد يكون عرض الأسعار الذي يشير فقط إلى "أنبوب HDPE" غير مكتمل.-يحتاج المشترون عادةً إلى درجة الراتنج، وحقوق السحب الخاصة، والمعيار الحاكم لتقييم التكافؤ.
في هذه الصفحة، المنتج عبارة عن نظام -عالي الجودة من البولي إيثيلين عالي الكثافة/PE يتوافق مع معايير محطات المياه الشائعة مثلأستم D3035, أستم F714، وعوا C906. تحدد هذه المعايير كيفية تحديد أبعاد الأنبوب واختباره ووضع علامة عليه وإصداره-وبالتالي يصبح قرار "PE vs HDPE" قرارًا عمليًا بشأنالامتثال + تصنيف الضغط + الوثائق التي يمكن تتبعها، بدلاً من اسم تسويقي.
أنابيب PE مقابل PPR: كيفية الاختيار حسب الخدمة
لأنابيب PE مقابل PPR، يعتمد القرار عادةً على درجة حرارة الخدمة وطريقة التثبيت: يتم تحديد أنابيب الضغط PE بشكل شائع لأنابيب التوزيع المدفونة والممرات الخارجية الطويلة (الانصهار-المتصل، الحركة-المتسامحة)، في حين يتم استخدام PPR في كثير من الأحيان لبناء أنظمة المياه الساخنة/الباردة بممارسات ربط ومعايير تطبيق مختلفة (على سبيل المثال، يتم الرجوع إلى ISO 15874 بشكل متكرر لأنظمة PPR). قم بمطابقة المادة مع الواجب أولاً، ثم قم بتأكيد حزمة الانضمام والشهادة قبل الطلب.
ما هي استخدامات أنابيب HDPE؟
تُستخدم أنابيب HDPE على نطاق واسع لشبكات المياه المضغوطة لأنها تظل موثوقة في ظروف الموقع الدقيقة التي تؤدي عادةً إلى حدوث تسربات: حفر الخنادق الطويلة، والربط المتكرر-، والأقسام التي تشهد حركة صغيرة من المستوطنات أو تحميل حركة المرور. علىنطاق التجديد البلدي الخارجي في دبي (الإمارات العربية المتحدة)، قام المقاول باستبدال الشيخوخةDN200-DN400التوزيع الرئيسي على طول ممر مزدحم على جانب الطريق حيث يقتصر العمل علىنوافذ المناوبة الليلية-مع المواعيد النهائية الصارمة-لإعادة الفتح. الميزة العملية لم تكن "البلاستيك مقابل المعدن" من الناحية النظرية-بل كانت كذلكبعقب-مفاصل مدمجةتم تقليل نقاط التسرب الميكانيكية أثناء اختبار الضغط المجزأ، لذلك يمكن أن يتقدم التشغيل قسمًا -بقسم- دون ملاحقة تسرب بسيط في أدوات التوصيل بعد الردم. بالنسبة لهذا النوع من البرامج، تقوم شركة Octal Pipe عادةً بتزويد الأنبوب كحزمة محددة (الحجم + حقوق السحب الخاصة + فئة الضغط) مع وضع علامات واضحة على الكمية، حتى يتمكن موقع ضمان الجودة من التوفيق بين سجل اختبار الضغط وما تم تركيبه.
يتم أيضًا اختيار أنابيب HDPE عندما تحدد طريقة التثبيت قرار المواد. علىحزمة معبر HDD بالقرب من روتردام (هولندا)بالنسبة لخط نقل مياه قصير أسفل قناة، كان المقاول بحاجة إلى سحب مستمر-من خلال الخيط مع تحكم يمكن التنبؤ به في القطر الخارجي حتى يتمكن الأنبوب من تمرير البكرات وإطارات التوجيه بسلاسة أثناء السحب، دون تمزق أو إجبار على إعادة العمل في حفرة الإدخال. أغلق الفريق النطاق مقدمًا باسم "الحجم + حقوق السحب الخاصة + طريقة الانضمام"، تم تشغيل الدمج باستخدام معلمات مسجلة لإمكانية التتبع، وتركيز ضمان الجودة الميداني على فحص الخرزات بالإضافة إلى قبول الاختبار المائي-بدلاً من إدارة المفاصل الملولبة/ذات الحواف داخل تجويف مقيد حيث يكون الوصول محدودًا والإصلاحات مكلفة.
ترقية توزيع الغاز من خلال توصيلات الخدمة (مسائل التوافق مع معايير الغاز-):
HDPE أنابيب الغازتخضع التطبيقات لمعايير ومنطق قبول مختلف عن خطوط مياه الشرب. بالنسبة لنقل/توزيع غاز الوقود، تكون المواصفات مرجعية بشكل شائعأستم D2513و/أوآيزو 4437 / إن 1555(حسب المنطقة ومتطلبات المشغل). يتمثل التحكم الرئيسي في المشتريات في عرض أسعار الأنابيب واعتمادها بشكل صريح على أنها "خدمة غاز" (قياسي + درجة + وضع علامات + نطاق اختبار)، بدلاً من افتراض أنه يمكن إعادة استخدام شهادة PE من فئة المياه -.
معابر HDD/مملة حيث يلزم وجود سلسلة سحب مستمرة:
عند عبور قناة Octal Pipe HDD، كان المقاول يحتاج إلى سلسلة طويلة متواصلة ذات OD ثابت حتى يتمكن من تمرير البكرات وإطارات التوجيه بسلاسة. تم قفل الطلب على أنه "الحجم + حقوق السحب الخاصة/فئة الضغط + طريقة الانضمام"، وركز ضمان الجودة الميداني على معلمات الاندماج وفحص الخرز والاختبار المائي-بدلاً من إدارة مفاصل ميكانيكية متعددة داخل تجويف مقيد.
أنسنة 134 كلمة
بالنسبة للمشتريات، المفتاح هو شراء أنابيب HDPE كنظام: قم بتأكيد الخدمة (الماء مقابل الغاز)، ثم حددسلسلة OD/الحجم، وفئة SDR/الضغط، ودرجة الراتينج عند الحاجة، ومعيار/طريقة الدمج. هذا هو الفرق بين تحرير الموقع السلس والمهمة التي تتوقف لأن الأنبوب يحمل اسم "PE" ولكنه غير متوافق مع فئة الضغط أو إجراء الانضمام أو الوثائق التي يتوقعها المفتش.
خط إنتاج أنابيب HDPE وضمان الجودة
عملية تصنيع أنابيب HDPE
يبدأ إنتاج أنابيب HDPE ببثق راتينج البولي إيثيلين البكر عالي الكثافة-، والذي يتميز بتوزيع الوزن الجزيئي ثنائي النمط في درجات PE4710 لتعزيز المتانة ومقاومة التشقق. بعد البثق، تخضع الأنابيب لاختبارات هيدروستاتيكية صارمة وفقًا لـ AWWA C906 بمعدل 1.5 مرة من فئة الضغط، إلى جانب عمليات الفحص بالموجات فوق الصوتية للتحقق من تجانس الجدار واكتشاف أي عيوب. تتضمن ضوابط الجودة الشاملة تحديدًا إيجابيًا للمواد (PMI)، وعمليات تحقق دقيقة من الأبعاد، واختبار الانفجار لضمان السلامة الهيكلية. توفر شهادات اختبار المطاحن (MTC لكل EN 10204 3.1) سجلات تفصيلية لدفعات الراتنج ومعلمات البثق و-نتائج الاختبارات غير المدمرة (NDT)، في حين أن عمليات التفتيش التي تجريها جهات خارجية -من وكالات مثل SGS أو BV متاحة بسهولة لمزيد من الضمان.
قبول الحقل قبل الردم (لماذا تختار أنبوب Octal)
لا تتأخر معظم مشاريع أنابيب HDPE لأن "PE صعب"-تتأخر لأن واجهة العمل لا يمكنها الردم حتى يتمكن المفتش من إغلاق قائمة التحقق من القبول. تتعامل Octal Pipe مع إمدادات PE باعتبارهاإصدار-حزمة جاهزةمبنية على كيفية تحرك الخنادق فعليًا: يجب أن تصطف قطع التوصيل ونشاط الاندماج وأقسام الاختبار المائي حتى يتمكن فريق الموقع من إثبات الامتثال بسرعة، وليس بعد أن يكون الأنبوب موجودًا بالفعل في الأرض.
- دعم القبول المركّز على Fusion-:أداء PE يعيش في المفصل. بالنسبة للمشاريع التي تحتاج إلى تحكم أكثر صرامة، تعمل شركة Octal Pipe على مواءمة نطاق التوريد وتنفيذ موقع العمل من خلال تأكيدطريقة الوصل (الدمج المؤخرة / الصهر الكهربائي) وتوافق التركيبات ونهج القبولمقدمًا، لذلك يمكن مراجعة سجلات الاندماج الخاصة بالطاقم والمعرفات المشتركة وفقًا للأساس القياسي الصحيح دون مفاجآت "الطريقة الخاطئة للتركيبات".
- اختبار الوضوح المائي قبل التثبيت:نحن ندفع بنظام شراء بسيط: تحديدحدود الاختبار، وزمن الانتظار، ومعايير القبولمبكرًا (وشحن الكثير الذي يدعم هذه الخطة). وهذا يمنع سيناريو إعادة العمل-المتأخر حيث يجب إعادة اختبار القسم-لأن المواد وتخطيط الاختبار لم تتم مواءمتهما.
- توحيد الجدار وموثوقية الضغط:يعتمد أداء الضغط على التصميم-، ولكن تعتمد الموثوقية الميدانية على التحكم المستقر في الجدار والبثق النظيف. بالنسبة لأنابيب المياه وسلاسل الأقراص الصلبة، فإننا نؤكد على تماسك الجدار لتقليل نقاط الضعف التي تصبح مفاجآت هيدروتيستية.
- حماية السطح والمناولة التي تمنع الأضرار الخفية:يمكن أن تصبح الحفر والخدوش العميقة نقاط رفض قبل الردم. نحن نستخدم إرشادات عملية للتعبئة/الحماية النهائية والتعامل معها حتى تصل الأنابيب ومراحلها مع عدد أقل من المطالبات بالأضرار وعدد أقل من -القطع في الموقع.
التعليمات
س: كيف أختار الحجم المناسب لأنبوب HDPE وSDR؟
A:اختر بواسطةسلسلة OD (IPS/DIPS أو متري) + حقوق السحب الخاصةلتلبية فئة الضغط المطلوبة.حقوق السحب الخاصة السفلية=جدار أكثر سمكًا=معدل ضغط أعلىبموجب المعيار الحاكم.
س: ما هي أنابيب HDPE المستخدمة في المشاريع الحقيقية؟
A:انها تستخدم عادة لأنابيب المياه المدفونة، وتوصيلات الخدمة، ومحركات الأقراص الصلبة-تسحب عبر الخيوطحيث تساعد وصلات الدمج والمرونة على تقليل نقاط التسرب ومخاطر التركيب.
س: أنابيب PE مقابل أنابيب HDPE - ما الفرق؟
A:HDPE هو أنوع بي(-بولي إيثيلين عالي الكثافة). معظم "أنابيب البولي إيثيلين" الضغط لشبكات المياه/الغاز هي HDPE؛ يجب أن يعتمد الاختيار علىدرجة الراتنج + حقوق السحب الخاصة + المعيار، وليس التسمية.
س: هل أنابيب HDPE مناسبة لخدمة الغاز؟
A:نعم، ولكن فقط عند الطلب والمصادقة عليهمعايير خدمة-الغاز(على سبيل المثال، ASTM D2513 / ISO 4437 / EN 1555 حسب الاقتضاء) مع العلامة الصحيحة ونطاق الاختبار -شهادة درجة المياه- غير قابلة للتبديل.
الشهادات
شهادة سي
شهادة الأيزو 9001
شهادة API Q1
شهادة ABS
شهادة AP-5L
شهادة API-5CT
منتج:أنابيب الضغط PE (HDPE)، متاحة لـماءوخدمة الغاز(حسب المعيار المعمول به)
درجات المواد:PE80 / PE100؛PE4710(حيثما تم تحديده)
نطاق الحجم:IPS/DIPS أو سلسلة OD مترية (أنابيب نموذجية من2"–24"; أكبر عند الطلب)
حقوق السحب الخاصة / الضغط:شائعحقوق السحب الخاصة 11 / حقوق السحب الخاصة 17 / حقوق السحب الخاصة 21(فئة الضغط لكل معيار ودرجة الحرارة وعامل التصميم)
طول:أطوال مستقيمة (النوع.6–12 m) ولفائفللأحجام الصغيرة (حسب الطلب)
الانضمام:دمج المؤخرة / الصهر الكهربائي (متوافق مع التركيبات والخدمة)
المعايير (نموذجية):الماء-AWWA C906، ASTM D3035 / F714؛ الغاز -ASTM D2513، ISO 4437 / EN 1555 (حسب الاقتضاء)
الوسم : أنابيب hdHDPE، الصين مصنعي أنابيب hdHDPE، الموردين، المصنع، أنابيب البولي إيثيلين، أنابيب ASTM D3035، AWWA C906 PE، أنابيب المياه في أمريكا اللاتينية
زوج من
أنابيب الصلب الكربونيفي المادة التالية

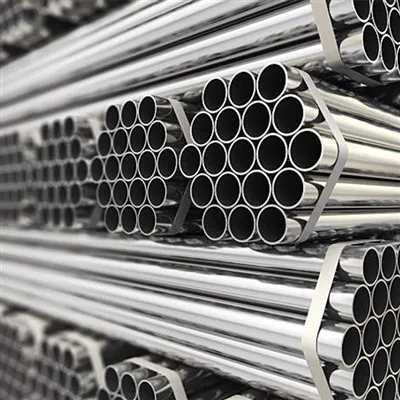

أنابيب الفولاذ المقاوم للصدأقد يعجبك ايضا
