CRA يرتدون الأنابيب

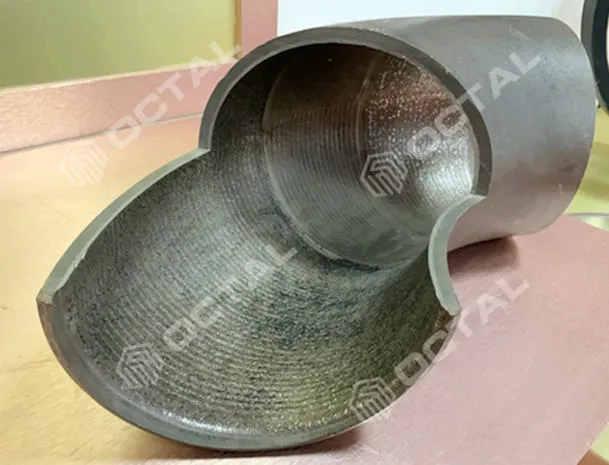

معنى الأنابيب المغطاة:أنبوب فولاذي كربوني- مزود بطبقة رقيقة من سبيكة مقاومة للتآكل-(CRA) مربوطة معدنيًا بالسطح الداخلي (مغطى)، أو أنبوب CRA منفصل مثبت داخل أنبوب فولاذي كربوني-مبطن. والغرض من ذلك هو الحفاظ على مقاومة CRA للتآكل حيث يتلامس السائل، مع الحفاظ على القوة وبنية التكلفة لحامل الفولاذ الكربوني-.

في مجال نقل النفط والغاز والمواد الكيميائية، لا يعد التآكل مجرد مشكلة تتعلق بالصيانة-بل إنه يحدد العمر الافتراضي للنظام بأكمله. خطوط الأنابيب التقليدية المصنوعة من الفولاذ الكربوني، على الرغم من قوتها الميكانيكية، تتحلل بسرعة تحت التعرض للغاز-الحامض أو مياه البحر. ومن ناحية أخرى، يعد استخدام أنابيب السبائك الصلبة المقاومة للتآكل- (CRA) أمرًا مثاليًا من الناحية الفنية ولكنه غير مستدام اقتصاديًا.

ولسد هذه الفجوة، قام المهندسون بتطويرCRA يرتدون الأنابيب المبطنة، وهو حل معدني متقدم يدمجالقوة، ومقاومة التآكل، وفعالية التكلفة-.في منتج هندسي واحد.

خيارات مواد الأنابيب المغطاة (طبقة القاعدة + طبقة CRA)

في جوهره، يعتبر أنبوب CRA Claded عبارة عنخط أنابيب ثنائي المعدنيجمع بين معدنين يؤديان أدوارًا متميزة ولكن متكاملة:

الطبقة الهيكلية (الغلاف الخارجي):يوفر الكربون-عالي الجودة أو-سبائك الفولاذ المنخفضة (على سبيل المثال API 5L X60/X65 وASTM A106 وA333) قدرة تحمل الحمل الميكانيكي-.

حاجز التآكل (الطبقة الداخلية):تعمل السبائك القائمة على النيكل- أو المصنوعة من الفولاذ المقاوم للصدأ مثل 316L أو Inconel 625 أو Alloy 825 أو duplex 2205 على إنشاء بطانة واقية ثابتة ضد السوائل الغنية بثاني أكسيد الكربون وH₂S والكلوريد-.

يحقق هذا الاقتران المعدني ما لا يستطيع أي من المعدنين تحقيقه بمفرده: أنبوب يتحمل الضغط الشديد ودرجة الحرارة والتآكل لعقود من الزمن، حتى في الحقول تحت سطح البحر أو الحقول{0}}الملوحة العالية.

على عكس الفولاذ الكربوني التقليدي، تتطلب الأنابيب الكلسية CRA ترابطًا دقيقًا بين طبقة السبائك والركيزة الفولاذية. تعتمد الطرق المستخدمة على متطلبات الأداء وخطورة الخدمة:

ويتبع كل عمليةالمعالجة الحرارية، والاختبار بالموجات فوق الصوتية، وفحص الواجهةللتحقق من الاستقرار المعدني وتغطية CRA المتسقة.

المفاصل الميدانية وملاحظات التصنيع

لحام الأنابيب الملبسيتعلق الأمر بشكل أساسي بحماية طبقة CRA في منطقة اللحام-لأن التخفيف، وإدخال الحرارة، وإعداد اللحام-النهائي يحدد ما إذا كان سيتم الحفاظ على مقاومة التآكل بعد الربط-. عادةً ما يذكر المشترون نوع الوصلة (لحام محيطي / ربط -في البكرة)، ومتطلبات التحضير النهائي للحام -، ونطاق الفحص حتى لا يتوقف التصنيع البحري لإعادة العمل.

بعض طلبات عرض الأسعار تكتب هذا كـلحام الأنابيب المغطاة; الضوابط العملية هي نفسها: إدارة تعرض CRA عند اللحام، واستخدام المواد الاستهلاكية المتوافقة، وتأكيد الحالة النهائية لسطح CRA في منطقة اللحام.

• اللحام-التحضير النهائي:حدد معالجة الحواف المائلة + CRA بحيث لا يؤدي الربط- إلى تقليل CRA بشكل غير متوقع.
• التحكم في إدخال الحرارة والتخفيف:حافظ على ثبات كيمياء CRA عند وجه اللحام لتجنب اللحام "يبدو جيدًا ويتآكل لاحقًا".
• تركيز التفتيش:يتطلب نطاق NDT/PMI في مناطق اللحام إذا كانت خطة قبول المشروع تتطلب ذلك.

بالنسبة لخط أنابيب CRA، فإن "مغطى" و"مبطن" ليسا مصطلحين شراء قابلين للتبادل. يعتمد الاختيار الصحيح على ما يمكن أن يحدث من خطأ في التصنيع وعند-الربط (التعرض لـ CRA عند أطراف اللحام، وحركة البطانة، وسلامة الروابط)، وما يحتاج المشروع إلى إثباته عند الاستلام. تستخدم Octal Pipe عادةً قائمة التحقق الموضحة أدناه للحفاظ على مقارنة طلبات عروض الأسعار ولتجنب عمليات تعليق المرحلة المتأخرة- في قاعدة التخزين.

يتم اختيار سبائك CRA وفقًا لآلية التآكل وكيمياء العملية. تتضمن التكوينات النموذجية ما يلي:

هذه المجموعات تضمن ذلكالسلامة الميكانيكية والحماية من التآكليتم تحقيقها بشكل متزامن-دون تحمل عبء تكلفة إنشاء CRA بالكامل.

A خط أنابيب CRAعادة ما يتم تحديد المحلول عندما لا يستطيع الفولاذ الكربوني وحده تحمل السوائل المنتجة طوال العمر التصميمي، ولكن أنابيب CRA الصلبة الكاملة ليست اقتصادية. تشمل المحفزات النموذجية مخاطر تآكل ثاني أكسيد الكربون، ومخاوف الخدمة الحامضة، ومعالجة المياه ذات نسبة الكلوريد العالية-، وخطوط التدفق البحرية حيث يكون الوصول للإصلاحات محدودًا. في هذه الحالات، لا يكون هدف الشراء العملي هو "CRA في كل مكان"، بل هو سطح مبلل خاضع للرقابة مع قابلية لحام وأدلة فحص يمكن التنبؤ بها.

يتم تركيب أنابيب CRA Clad على مستوى العالم عبر البيئات التي تتقاطع فيها مخاطر التآكل والطلب الهيكلي:

• خطوط تدفق المياه العميقة والمشعبات تحت سطح البحرتحمل سوائل متعددة الأطوار
• حقن ثاني أكسيد الكربون وأنظمة الاسترداد المعززة
• محطات إعادة حقن المياه وتحلية المياه البحرية
• مرافق التكرير والبتروكيماوياتمعالجة الوسائط الحمضية أو الكلوريدية
• صناعات الطاقة والصناعات الكيماويةتحت درجات الحرارة العالية ودورات الضغط

مع التحقق من سلامة CRA تحتNACE MR0175 / ISO 15156وAPI 5LDيمكن أن تعمل خطوط الأنابيب هذه لمدة 20-30 عامًا بأقل قدر من الصيانة.

للمشترين مقارنةمصنعي الأنابيب يرتدونومؤهلمورد الأنابيب يرتدون، تظهر ميزة Octal Pipe في تفاصيل التسليم التي عادةً ما تؤدي إلى تعليق المشروع: فنحن نقفل مسار إنشاء الكسوة/البطانة على RFQ، ونتحكم في جاهزية اللحام-حتى لا تكشف الوصلات الميدانية طبقة CRA أو تلحق الضرر بها، ونحافظ على إمكانية التتبع بشكل محكم بحيث يمكن التوفيق بين مادة CRA وحامل الصلب الكربوني- عند الاستلام. من الناحية العملية، يعني ذلك تسليم شحنة بمعرفات الأنابيب المتطابقة، ووضع علامة واضحة على مستوى الحزمة-، ومجموعة مستندات تربط الأنبوب الأساسي وطبقة CRA بنفس قائمة التسليم-لذلك لا تضطر فرق التصنيع إلى إعادة-أعمال التحديد قبل اللحام.

• طبقة حماية مزدوجة- ضد ثاني أكسيد الكربون، وH₂S، والكلوريدات
• قوة هيكلية-طويلة الأمد مع انخفاض تكلفة CRA
• متوافق مع لحام وتركيب خطوط الأنابيب القياسية
• مثالية لخطوط أنابيب الخدمة في المياه العميقة، وHPHT، والحامضة
• معتمد وفقًا لمتطلبات API وASTM وDNV الخارجية

اتصل الآن

التعليمات





الأسئلة الشائعة 1 - ما هو اختبار القبول الذي يجب أن أطلبه على الأنابيب المبطنة أو المغطاة API 5LD CRA؟

كحد أدنى، يتطلب API 5LDاختبار الفحص الهيدروستاتيكي بعد الكسوة/البطانة والمعالجة الحرارية، ويجب أن يكون نظام الاختباردليل مسجل على الضغط وعقد الوقتلذلك لا يمكن "اجتياز" كل طول دون تلبية متطلبات الاختبار.

الأسئلة الشائعة 2 - ما معنى الأنابيب المغطاة في RFQ لخط أنابيب aCRA؟

في شراء خطوط الأنابيب،أنبوب يرتدونعبارة عن أنبوب ذو قاعدة من الصلب الكربوني-معطبقة من السبائك المقاومة للتآكل -(CRA).مرتبط بالسطح الداخلي (مكسو)، وبالتالي فإن السطح المبلل هو CRA بينما يوفر الأنبوب الحامل القوة. يغطي API 5LD أنابيب الخطوط الفولاذية المكسوة (والمبطنة) من CRA لأنظمة خطوط أنابيب البترول والغاز الطبيعي.

الأسئلة المتداولة 3 - كيف يمكنني مقارنة الشركات المصنعة للأنابيب المغطاة أو موردي الأنابيب المغطاة دون إضاعة دورات طلب عرض الأسعار؟

اطلب ثلاثة أشياء مقدمًا:(1)ما إذا كان الاقتباس هويرتدون ملابسأومبطنإلى API 5LD،(2)المادة الأنابيب المغطاة(الدرجة الأساسية + درجة CRA + أساس سمك CRA)، و(3)اللحام-استعداد النهاية (كيف يتم التعامل مع طبقة/نهاية البطانة CRA من أجل الربط-). وهذا يتجنب الفخ الشائع "نفس السعر، بناء مختلف" عند مقارنة الشركات المصنعة للأنابيب المكسوة.

الأسئلة المتداولة 4 - ما الذي يجب أن أحدده بالنسبة إلى لحام الأنابيب المكسوة في الوصلات الميدانية؟

للحام الأنابيب يرتدون، المفتاح هو الحفاظ على استمرار مقاومة تآكل CRA عبر رابط الربط-في: تحديد إعداد نهاية اللحام-، والتحكم في تعرض CRA في منطقة اللحام، وتركيز الفحص في الوصلات الميدانية (بحيث لا يتوقف التصنيع لإعادة العمل). إذا كان طلب عرض الأسعار يقوللحام الأنابيب المغطاة، تعامل معه بنفس القصد-ولكن استمر في صياغة العقدأنبوب يرتدون.
