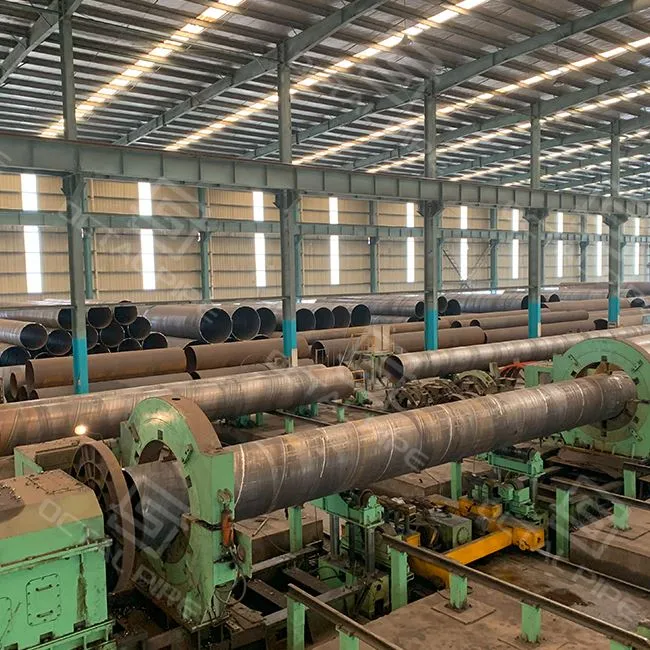

خط إنتاج الأنابيب SSAW

النقطة ليست في "نطاق الكتيب" الأوسع. النقطة هي اختيار أنطاق مستقريمكنك الجري يوميًا بالعائد المستهدف.

• تحميل الملف → التسوية / إعداد الحافة
• تشكيل حلزوني (زاوية قابلة للتعديل)
• SAW داخل + SAW خارجي (أسلاك - متعددة)
• تتبع التماس عبر الإنترنت + UT عبر الإنترنت (اختياري حسب المواصفات)
• قطع متطاير-إيقاف → نهاية المواجهة والميلا
• الاختبار الهيدروستاتيكي ← UT/RT النهائي (حسب الحاجة)
• وضع العلامات والقياس والتكديس والإرسال

لخط إنتاج الأنابيب SSAW، لا ينظر المشترون فقط إلى "هل يمكنك اللحام". إنهم يهتمونإنتاج مستمر مستقر، واتساق التماس اللحام، وما إذا كان الخط قد تم تكوينه ليتوافقسير عمل القبول الخاص بكدون تحويل الاختبارات غير التدميرية/الاختبار إلى عنق الزجاجة.
فيأنبوب أوكتال، نقوم بتكوين خط SSAW حول نافذة OD/السمك، والمعيار المستهدف، وتخطيط المصنع-حتى يظل الإنتاج والجودة متوازنين في الإنتاج الحقيقي.

1. فحص الملفات/الشرائط وإمكانية تتبعها (ابدأ بالتنظيف، وحافظ على إمكانية التتبع)

يمكننا التكاملفحص الملف/الشريط + وضع علامات يمكن تتبعهافي الواجهة الأمامية، بحيث يمكن ربط كل أنبوب مرة أخرى بسجلات المواد الخام والعمليات.
لماذا يهم:عندما تأتي عمليات تدقيق المالك أو التفتيش من جهة خارجية-، فإن إمكانية التتبع تقلل من النزاعات وتسرع عملية القبول.

2. إعداد الحافة الذي يعمل على استقرار التماس الحلزوني

غالبًا ما يتم فقدان إنتاجية SSAW عند التماس-لأنالانجرافات حالة حافة الشريط. نحن نقدمطحن/تشذيب الحافةخيارات (مستوى التسامح قابل للتكوين) للحفاظ على اتساق هندسة الحافة قبل التشكيل والمنشار. تعمل الحواف المتسقة على تحسين الملاءمة- وتقليل نقص-إصلاحات الدمج- أثناء عملية التكثيف-.

3. وصلة الشريط + المركم (الإنتاج المستمر، توقفات أقل)

للحفاظ على الخط مستمرًا حقًا، يمكن تكوين Octal Pipeقص نهاية الشريط + اللحام التناكبي + المركم(حيثما تقتضيه خطة القدرات).
لماذا يهم:توقفات خطية أقل=معلمات لحام أكثر استقرارًا وإخراج حقيقي أعلى (وليس فقط "السعة النظرية").

4. التشكيل الحلزوني بزاوية قابلة للتعديل (مرونة القطر الحقيقي)

تم تكوين قسم التشكيل معزاوية تشكيل قابلة للتعديلوإعداد الأسطوانة المستقر لدعم نطاق القطر الخارجي الخاص بك دون إعادة صياغة ميكانيكية متكررة، تكون مرونة القطر ذات قيمة فقط إذا كان التغيير متحكمًا فيه وقابلاً للتكرار-وليس "ممكنًا على الورق".

5. منشار سلكي متعدد من الداخل + الخارج- (يتم تكوينه حسب السُمك وسرعة الهدف)

نحن تكوينداخل SAW + خارج SAWمعخيارات-أسلاك متعددة(يتم تحديد عدد الأسلاك وسعة الترسيب بواسطة نافذة السُمك والسرعة المستهدفة). تريد استقرار الاختراقوسرعة الإنتاج-دون الحاجة إلى "إبطاء السرعة للحفاظ على الجودة".

6. تتبع التماس عبر الإنترنت + UT عبر الإنترنت (اختياري حسب المواصفات، وليس الإضافات التسويقية-)

يمكن دمج Octal Pipeتتبع التماسللحفاظ على محاذاة رأس اللحام مع التماس الحلزوني، بالإضافة إلى ذلكعلى الانترنت UTعندما تتطلب مواصفاتك أو عميلك اكتشافًا مبكرًا للعيوب. فهو يقلل من إعادة العمل ويساعد على استقرار الإنتاجية أثناء التشغيل، خاصة في حالة القطر الخارجي الكبير والجدار الأكثر سمكًا.

7. الاختبار المائي + NDT النهائي + التشطيب (القبول -الإخراج الجاهز)

نقوم بتكوين الاختبار الهيدروستاتيكي والعمق النهائي للاختبارات غير التدميرية (UT/RT)كما هو مطلوب من قبل مستوى القبول الخاص بك، ومطابقتها لسرعة الخط حتى لا يؤدي ضمان الجودة إلى اختناق الإنتاجية. يمكن أن يشمل التشطيبالقطع المتطاير-والنهاية المواجهة والمائلةوالتنظيف ووضع العلامات والتكديس.
لماذا يهم:يجب أن السفينة الأنابيبموقع العمل-جاهز، مع نطاق فحص يتطابق مع العقد-وليس مجموعة من الإضافات-اللاحقة.

لا يحتاج معظم المشترين إلى مقارنة طويلة-إنهم بحاجة إلى اختصار القرار.

القاعدة العملية:

إذا كان مشروعك مدفوعًا بـالحجم + OD مرن→ SSAW عادة ما يكون مسار عائد الاستثمار الأسرع.

إذا كان مشروعك مدفوعًا بـمتطلبات الأداء/المالك صارمة للغاية→ قد يكون من المفضل LSAW.

اتصل الآن

مشكلة شائعة

س 1: ما هو خط إنتاج الأنابيب SSAW؟

ج: انخط إنتاج الأنابيب SSAWهو نظام متواصل يقوم بتشكيل لفائف الصلب في أنبوب حلزوني ولحام الوصلة باستخدام اللحام القوسي المغمور لإنتاج أنابيب ملحومة ذات قطر كبير-.

Q2: ما هو نطاق قطر الأنبوب الذي يمكن لخط إنتاج الأنابيب SSAW إنتاجه؟

ج: نطاق OD هوقابل للتخصيصويعتمد بشكل أساسي على وحدة التشكيل (زاوية التشكيل) وتكوين اللحام/المناولة.

س 3: ما هي المعدات المضمنة في خط إنتاج الأنابيب النموذجي SSAW؟

ج: يشتمل الخط النموذجي على تحميل الملف وتسويته، وإعداد الحواف، والتشكيل الحلزوني، واللحام SAW الداخلي/الخارجي، والقطع -إلى-الطول، والتشطيب النهائي، ووحدات الفحص/الاختبار الاختيارية.

س 4: ما هي المعلومات التي تحتاجها شركة Octal Pipe لاقتباس خط SSAW مخصص؟

ج: نافذة OD والسمك، والمعيار المستهدف، وخطة السعة/التحول السنوية، ونطاق الاختبار المائي/الاختبار غير الإتلافي المطلوب، وخطة طول الأنابيب، وقيود تخطيط ورشة العمل.
