ملف تعريف المنتج ومزايا القوة الهيكلية
يحدد ASTM A500 Grade C الأنابيب الفولاذية الكربونية الملحومة وغير الملحومة المصممة لتطبيقات تحمل الأحمال-في مشاريع البناء والمشاريع الصناعية.
بفضل قوة إنتاج أعلى من الفئتين A وB، توفر الأنابيب من الدرجة C ثباتًا محسنًا في ظروف الضغط والثني والإجهاد المشترك-مما يجعلها مناسبة للأعمدة والدعامات والهياكل الفولاذية وتطبيقات معينة لتكديس الركائز.
المزايا الرئيسية:
قوة هيكلية عالية-إلى-كفاءة الوزن
نقل الحمولة بكفاءة في التجميعات الملحومة
تصنيع موثوق للهياكل المعيارية

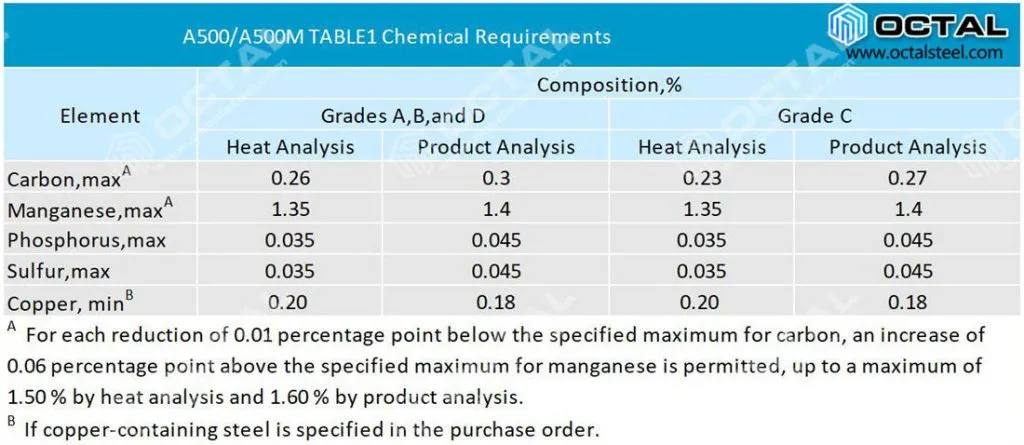

كيمياء المواد للحام والتشكيل
|
عنصر |
الأعلى. بالوزن% |
الغرض الهندسي |
|
الكربون |
0.26 |
يحافظ على قابلية اللحام ويمنع التشقق |
|
المنغنيز |
1.35 |
يدعم القوة والمتانة |
|
الفوسفور |
0.035 |
يمنع هشاشة اللحام |
|
الكبريت |
0.035 |
يحسن نظافة الفولاذ |
تضمن المعادن المستقرة أداءً ثابتًا لوصلات اللحام.

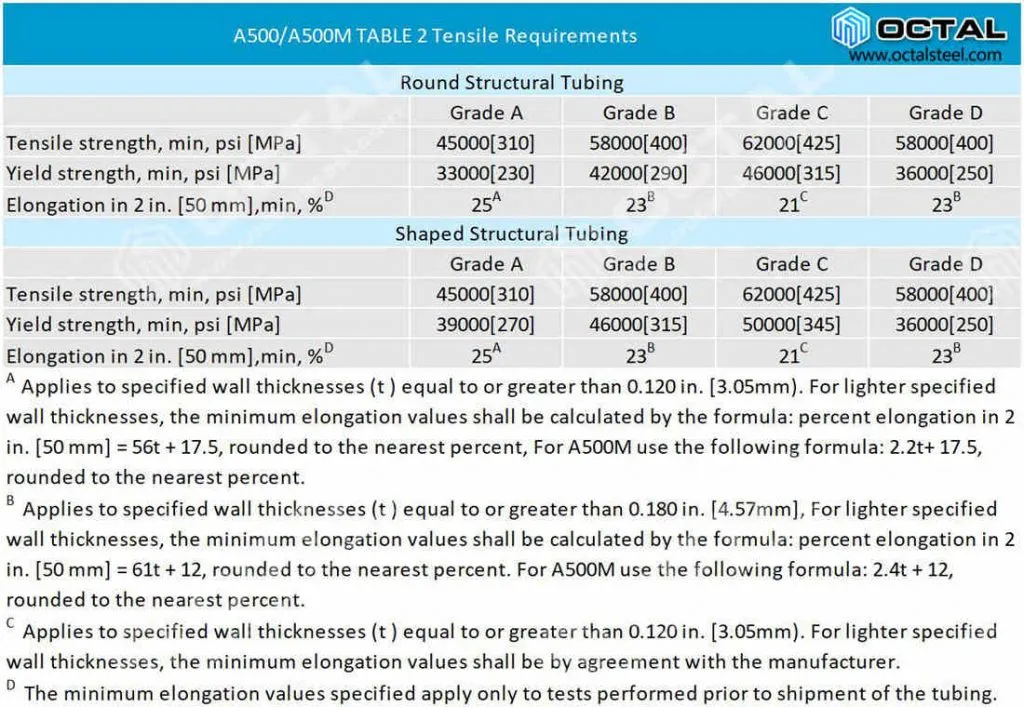

الأداء الميكانيكي للسلامة الهيكلية
|
ملكية |
متطلبات |
معنى الأداء |
|
قوة العائد |
أكبر من أو يساوي 46 كيلو باسكال (317 ميجا باسكال) |
قوة الضغط للأعمدة |
|
قوة الشد |
أكبر من أو يساوي 62 كيلو باسكال (427 ميجا باسكال) |
القدرة الهيكلية الشاملة |
|
استطالة |
أكبر من أو يساوي 23% |
ليونة تحت التصنيع والتأثير |
تدعم هذه الخصائص التشوه الآمن تحت الرياح أو حركة المرور أو الأحمال التشغيلية.
طرق التصنيع وضمان جودة اللحام الهيكلي
يتم إنتاج أنابيب ASTM A500 Grade C بشكل أساسي بواسطةاللحام بالمقاومة الكهربائية (ERW)أوبارد-يتشكل في HSS، مما يضمن اتساق الشكل والقوة والملاءمة لاستخدام المحامل-.
نقاط التصنيع الرئيسية:
تحسين التماس المتفجرات من مخلفات الحربيعزز استمرارية تدفق الإجهاد من خلال المفاصل في الأطر الهيكلية
التحكم في التشكيل البارد-.يوفر هندسة دقيقة ونصف قطر زاوية لـ HSS، مما يؤدي إلى تحسين -الملاءمة والمحاذاة في الموقع
فحص التماس اللحام(مرئي + تجربة الاقتراب من الموت عند تحديدها) يتحقق من سلامة الأعضاء الحساسة للتعب-أو الأعضاء الحرجة عند الطلب-
الاستقامة والتسامح الأبعادتقلل الإدارة من أعمال التصحيح أثناء التركيب، مما يضمن جودة التركيب
تم تصميم كل خطوة للحفاظ على القوة المقطعية وتقديم أداء موثوق به في ظروف الضغط والانحناء والتحميل المشترك.
الأبعاد ونطاق العرض
|
شكل |
النطاق النموذجي |
|
الأنابيب المستديرة |
1.66 بوصة – 28 بوصة OD (42 – 711 ملم) |
|
مربع اتش اس اس |
1" – 20" |
|
مستطيلة HSS |
1.5" × 1" – 20" × 12" |
|
سمك الجدار |
يصل إلى 0.875 بوصة حسب الشكل |
|
طول |
6–18 م (SRL/DRL أو مخصص) |
تتوافق تفاوتات الأبعاد مع المتطلبات الإلزامية ASTM A500.
خيارات تشطيب السطح وحماية النهاية
الأسطح المطلية باللون الأسود أو العارية أو-المطلية
تسوق-خيارات الطلاء المطبقة للحماية من التآكل
أغطية نهاية أو مشطوف حسب احتياجات التثبيت
تحمي هذه الميزات من التعامل مع الأضرار والتعرض البيئي.
تطبيقات الأنابيب الهيكلية
بناء الأعمدة والأعضاء الداعمة
المنصات الصناعية والآلات الداعمة
مرافق الجسر والهياكل الثانوية
أعمدة اللافتات والأطر الفولاذية العامة
أنظمة الرف والوحدات النمطية الجاهزة
تم تصميمه لتحقيق كفاءة التصنيع وموثوقية التجميع في الموقع{{0}.
دعم التوريد لمشاريع البناء والصناعية
توفر Octal Pipe أنابيب ASTM A500 Grade C مع إمكانية التتبع الموثقة وسجلات جودة وصلات اللحام والتصنيع-التحضير النهائي الجاهز لدعم الإمداد الذي يمكن الاعتماد عليه في مشاريع البناء الإنشائية والصناعية.
