3LPE طلاء الأنابيب

أنبوب طلاء 3LPEيجمع (3 طبقات من البولي إيثيلين).إف بي إي+ لاصق كوبوليمر + بولي إيثيلين (PE) في نظام ثلاثي-طبقات لخطوط الأنابيب المدفونة والمغمورة، وهو بمثابة حل للحماية من التآكل الخارجي. فهو يجمع بين مادة تمهيدية من الانصهار - من الإيبوكسي (FBE) للمقاومة الكهروكيميائية، ولاصق البوليمر من أجل الترابط القوي، وطبقة خارجية من البولي إيثيلين (PE) للحماية الميكانيكية والبيئية. يوفر هذا النظام متانة فائقة مقارنةً بالطبقات-المفردة، مما يجعله الاختيار المفضل لخطوط أنابيب الرقائق والغاز والمياه وتدفئة المناطق في التربة القاسية ومعابر الأراضي الرطبة والمناطق الساحلية.

يتم تحديد طلاء الأنابيب المطلي بـ 3LPE بشكل شائع على أنهطلاء خط أنابيب 3LPEللخطوط البرية المدفونة ومعابر الأنهار والأقسام القريبة من الشاطئ حيث يمكن أن تؤدي كيمياء التربة والرطوبة والتعامل مع التآكل إلى إتلاف طبقات الطلاء العارية أو الرقيقة.

الانصهار-الإيبوكسي المستعبد (FBE)

يوفر التصاقًا مباشرًا على سطح الفولاذ بعد التفجير الكاشطة.

أعمال

مقاومة ممتازة للتفكك الكاثودي، وهي ضرورية لخطوط الأنابيب التي تستخدم CP (الحماية الكاثودية).

الاستقرار الكيميائي في البيئات الحمضية والقلوية.

لاصق كوبوليمر

يعمل كجسر ربط بين طبقة FBE التمهيدية وسترة PE الخارجية.

مصممة لتحمل التمدد الحراري وضغوط التربة دون التشقق.

يعزز قوة التقشير ومقاومة القص، خاصة تحت التحميل الميكانيكي أو الأقراص الصلبة (الحفر الاتجاهي الأفقي).

مقاومة للغمر في الماء الساخن، مما يضمن السلامة الهيكلية في الأراضي الرطبة والمستنقعات.

سترة من البولي إيثيلين (PE).

يوفر المتانة الميكانيكية: مقاومة الصدمات، والتحكم في التآكل، والحماية من أضرار الردم.

يعمل كحاجز للرطوبة ضد المياه الجوفية ومياه البحر وملوثات التربة.

متوفر بدرجات MDPE (متوسطة الكثافة) وHDPE (عالية الكثافة) حسب ظروف المشروع.

ثبات-الأشعة فوق البنفسجية على المدى الطويل والتحمل الحراري عند التعرض لها أثناء التثبيت أو التخزين.

تشكل هذه الطبقات الثلاث معًا نظامًا تآزريًا: يضمن FBE مقاومة التآكل-، ويؤمن اللاصق الترابط، كما تحمي سترة PE خط الأنابيب من التهديدات الميكانيكية والبيئية.

بالنسبة لطلب عرض الأسعار وحفظ المشروع، أمواصفات طلاء 3LPE PDFيمكن توفيرها عند الطلب، بما في ذلك ملخص إجراءات الطلاء وقائمة فحص الفحص والسجلات المطلوبة للاستلامعند تحديده في أمر الشراء/ITP.

3LPE مقابل FBE

• 3LPE: طبقة خارجية مكونة من ثلاث-طبقات خارجية (FBE + مادة لاصقة + PE) توفر أداءً جيدًاحماية ميكانيكية قويةضد الصدمات والتآكل وإجهاد التربة، بالإضافة إلى حاجز رطوبة متين للخدمة المدفونة/المغمورة. يتم تحديده عادة لالردم الصخري، وسحب الأقراص الصلبة، والطرق الرطبة/الساحليةوغيرها من ظروف التثبيت القاسية.سعر طلاء 3LPEيختلف بشكل أساسي باختلاف القطر الخارجي/الطول للأنبوب، ومتطلبات سمك الطلاء، ومستوى إعداد السطح، ونطاق الاختبار، ومتطلبات المناولة/التعبئة. لمقارنة الموردين بشكل عادل، احتفظ بنفس السمك وتسليمات الفحص في طلب عرض الأسعار.
• ملاحظة الأنابيب الثماني:تؤكد خيارات 3LPE لديناالتصاق عالي، مرونة جيدة، ومقاومة قوية للصدمات، مع نطاق العرض النموذجيالقطر الخارجي 88.9–1420 ملموطول واحد8–18 m(معتمد على المشروع-)، وقدرة طلاء سنوية تبلغتصل إلى 3,000,000 متر مربع.
• إف بي إي: طبقة واحدة من طلاء الإيبوكسي-المعروفةالتصاق ومرونة ممتازة. يستخدم على نطاق واسع لالتركيبات والانحناءات ومناطق المفاصل الميدانيةويعمل أيضًا كطبقة أولية في الأنظمة متعددة الطبقات. بالمقارنة مع طلاء 3LPE، فإنه يوفر بشكل عامحماية ميكانيكية أقلتحت ضغط الردم الثقيل والتعرض للتآكل.

3LPE مقابل 3LPP

• 3LPE: الاستخداماتالبولي ايثيلين (بي)كطبقة خارجية، توفر توازنًا قويًا للحماية من التآكل والمتانة الميكانيكيةبالنسبة لمعظم خطوط الأنابيب المدفونة (يعتمد نطاق درجة حرارة التشغيل النموذجية على مواصفات المشروع). إنه نظام طلاء خارجي معتمد على نطاق واسع-وفعال من حيث التكلفة.
• 3LPP: الاستخداماتمادة البولي بروبيلين (PP)كما الطبقة الخارجية، وتوفيرمقاومة درجات الحرارة العاليةوتحسين الصلابة مقارنة مع PE. غالبا ما يتم اختياره لخطوط الخدمة الساخنةوالطرق الصحراوية والمشاريع ذات متطلبات ركوب الدراجات الحرارية القوية.

في الممارسة العملية

• 3LPEيفضل عندما تكون مخاطر التلف الميكانيكي مرتفعة (التآكل/التأثير/إجهاد التربة، الأقراص الصلبة، التربة الرطبة أو العدوانية).
• إف بي إييُستخدم بشكل شائع عندما تكون المرونة والبنية البسيطة مهمة (التركيبات والانحناءات والمفاصل الميدانية).
• 3LPPيتم أخذها في الاعتبار عند الحاجة إلى خدمة درجة حرارة أعلى-أو أداء حراري أكثر صرامة.
•

• إعداد السطح: تم التحقق من تنظيف الانفجار وملف تعريف السطح للوفاء بإجراءات الطلاء (كما هو محدد).
• طبقة FBE: تطبيق مع التحكم في المعالجة لتشكيل القاعدة التمهيدية.
• الطبقة اللاصقة: ذوبان/تدفق متحكم فيه لربط FBE بـ PE.
• المعطف الخفيف PE: طبقة مقذوفة للحماية الميكانيكية وحاجز الرطوبة.
• الفحص: فحص السُمك، وكشف العطل، واختبار الالتصاقعند تحديده في أمر الشراء/ITP، صدرت كسجلات للاستلام.

ملكناأنبوب طلاء 3LPEيتم تحديد الأداء على خط الطلاء-خاصة من خلال كيفية التحكمإعداد سطح الفولاذ، ودرجة حرارة الفولاذ، وتطبيق المسحوق، وثبات البثق. ولهذا السبب نقوم بتشغيل نظام كامل ثلاثي الطبقات مع محطات مخصصة لذلكطلاء مسحوق FBE, الرابطة اللاصقة كوبوليمر، وسترة خارجية من البولي ايثيلينالتشكيل، وبالتالي يظل الطلاء ثابتًا عبر فترات الإنتاج الطويلة.

المواد الرئيسية التي نستخدمها على الخط

• مسحوق الايبوكسي FBE (الطبقة التمهيدية):يتم تطبيقه عن طريق الرش الكهروستاتيكي على الفولاذ المسخن بشكل صحيح لإنشاء قاعدة قوية مقاومة للتآكل-.
• لاصق كوبوليمر (الطبقة الوسطى):يشكل جسر الترابط بين الإيبوكسي والبولي إيثيلين، مما يحسن الالتصاق وأداء التقشير على المدى الطويل.
• حبيبات البولي إيثيلين (PE) (الطبقة الخارجية):مقذوف كسترة واقية لمقاومة التأثير والتآكل ودخول الرطوبة في الخدمة المدفونة/المغمورة.

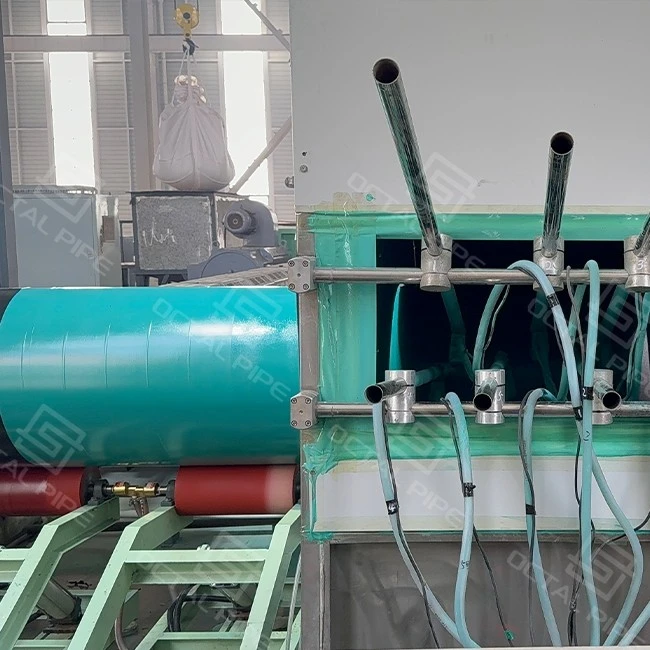

محطات المعدات والمعالجة الرئيسية

• إعداد السطح والتنظيف:السفع بالخردق وإزالة الغبار والتحكم في حالة السطح-لأن التصاق الطلاء يبدأ بملف الفولاذ والنظافة.
• نظام التدفئة التعريفي:يقوم بتسخين الأنبوب إلى نطاق درجة حرارة الطلاء المطلوب ويحافظ على درجة الحرارة مستقرة قبل رش المسحوق.
• كابينة رش مسحوق FBE:تطبيق مسحوق إلكتروستاتيكي مع بناء فيلم يمكن التحكم فيه؛ تتم إدارة معالجة/استرداد المسحوق للحفاظ على ثبات الطلاء وتقليل النفايات.

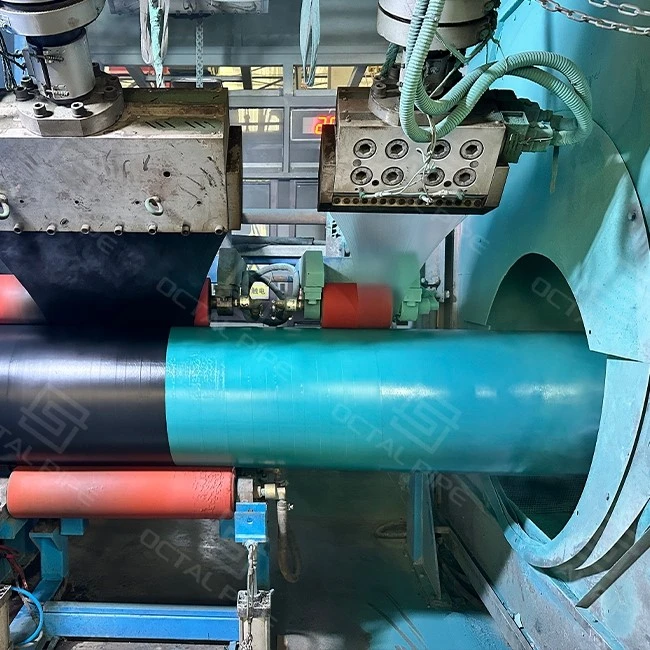

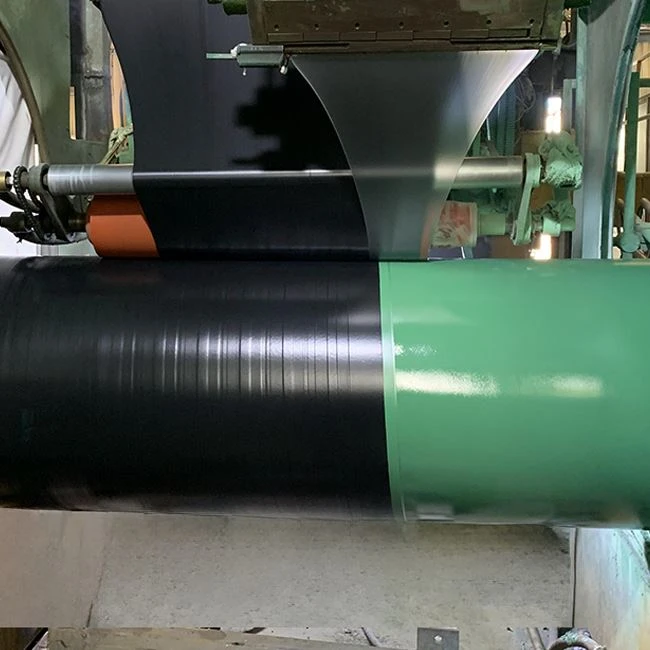

• قسم طلاء البثق اللاصق + PE:يطبق نظام البثق الطبقة اللاصقة وسترة PE في عملية مستمرة ومتحكم فيها (السرعة واستقرار الذوبان هما المفتاح هنا).
• منطقة التبريد والتشطيب:يتم التحكم في التبريد لضمان سلامة الطلاء، بالإضافة إلى إعداد التخفيض كما هو مطلوب في المشروع.
• التفتيش عبر الإنترنت:يمكن دمج فحوصات السُمك واكتشاف العطلات في سير العمل بحيث يتم اكتشاف العيوب مبكرًا، وليس بعد التعبئة.

يجب أن يرتبط سُمك طلاء 3LPE بمخاطر التعامل (السحب-للداخل/ردم الصخور) وبيئة الخدمة، ولا يتم اختياره باعتباره "رقمًا واحدًا يناسب الجميع".

فيأنبوب أوكتال، نحن نضع موقعناأنابيب طلاء 3LPEللمشاريع التي يهتم فيها المشترون بأمرين أكثر:خطر تلف التثبيتوتكلفة دورة الحياة-الطويلة المدى. يتم تحديد الأنبوب الثماني المطلي بـ 3LPE بشكل شائع للمسارات ذات درجات الحرارة المنخفضة-وظروف التثبيت القاسية لأنه يجمع بينالتصاق عالي، مرونة جيدة، ومقاومة قوية للصدمات، مع إمدادات مستقرة بدعم منما يصل إلى 3،000،000 متر مربع / سنةقدرة الطلاء.

• خطوط أنابيب نقل الغاز الطبيعي والنفط الخام لمسافات طويلة

هذا هو المكان الذي تقلق فيه فرق المشترياتتعقيد الطريق(ردم الصخور، التربة الرطبة، النقل لمسافات طويلة، معابر الأقراص الصلبة/الأنهار) وقبول -الطرف الثالث.
نحن نركز على أداء الطلاء الذي يساعد في تقليل إعادة العمل الميداني-مقاومة الأضرار الميكانيكية + التصاق قوي-ويمكننا مواءمة متطلبات الطلاء مع المعايير العامة (المستندة إلى المشروع-)، مما يجعل الفحص والتسليم أكثر سلاسة.

• خطوط أنابيب نقل المياه وأنابيب الخوازيق

تعتمد هذه المشروعات عادةً على الجدول الزمني-والحجم-، ويهتم بها المشترونمتانة الطلاء أثناء المناولة/التراصوتسليم مستقرللتثبيت المستمر.
أنبوب أوكتاليوفر 3LPE حاجزًا خارجيًا قويًا للتعرض المدفون/الرطب، كما تساعد قدرتنا الإنتاجية المشترين على تقليل مخاطر التوريد أثناء ذروة نوافذ البناء.

• خطوط أنابيب نقل المواد الكيميائية والملاط (اللب المعدني).

غالبًا ما تمر هذه الخطوط عبر المناطق الصناعية أو المواقع القاسية، حيث يكمن التحدي الحقيقيموثوقية طويلة-على المدى الطويلوتجنب عمليات الإغلاق الناجمة عن التآكل الخارجي أو تلف الطلاء أثناء التثبيت.
لماذا يناسبنا 3LPE:تم تصميم أنبوب 3LPE الخاص بنا لإطالة عمر الخدمة وتقليل تكلفة التشغيل من خلال الجمع بين الحماية من التآكل معتأثير عالي/تحمل التآكل-مفيد عندما تكون ظروف التثبيت صعبة.

اتصل الآن

التعليمات





ما هو النموذجيسمك طلاء 3LPE(دين 30670 / إسو 21809-1)؟

سمك طلاء 3LPEيتم تحديده حسب معيار المشروع وحجم الأنابيب.الدين 30670يقدم عادةً إرشادات الحد الأدنى للسمك المستندة إلى DN- (على سبيل المثال، DN أقل من أو يساوي 100: 1.8 مم حتى DN أكبر من أو يساوي 800: 3.0 مم)، ويلاحظ أ+0.7 ملم للخدمة الشاقة-زيادة حيث يكون الإجهاد الميكانيكي أعلى.ايزو 21809-1يستخدم مفاهيم فئة السُمك ويحدد متطلبات -طلاءات PE/PP ثلاثية الطبقات المطبقة في المصنع.

3LPE مقابل 3LPP: ما الفرق؟

الفرق الأساسي هومادة الطبقة الخارجية: 3LPE يستخدم البولي إيثيلين (PE)، بينما3LPP يستخدم مادة البولي بروبيلين (PP). يتم اختيار PP عادةً عندما تكون هناك حاجة إلى قدرة أعلى على درجة حرارة التشغيل، بينما يتم استخدام 3LPE على نطاق واسع لخطوط الأنابيب المدفونة/المغمورة حيث تكون هناك حاجة إلى المتانة الميكانيكية والحماية من التآكل.

ماذاالاختباراتمطلوبة لأنبوب طلاء 3LPEقبول؟

اختبارات القبول المشتركة لأنبوب طلاء 3LPEيشملقياس سمك الطلاء, كشف الاجازة, قوة قشر, مقاومة التأثير، والتفكك الكاثودي(يعتمد النطاق على مواصفات المشروع).
